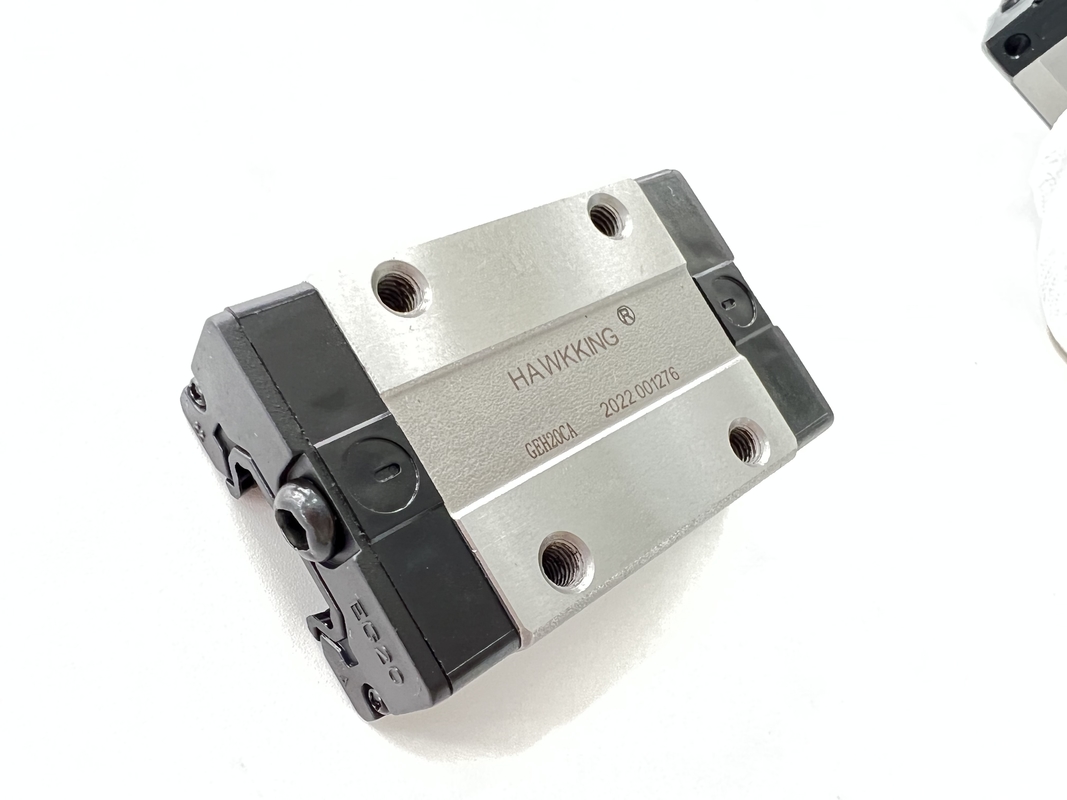

উচ্চ দৃঢ়তা উচ্চ নির্ভুলতা রৈখিক রেল

পণ্যের বিবরণ

পণ্যের নাম:

রৈখিক গাইড রেল

রঙ:

স্লিভার এবং কালো লিনিয়ার গাইড

লিনিয়ার গাইড অ্যাপ্লিকেশন:

CNC মেশিন, বৈদ্যুতিক মেশিন, lathes, চিকিৎসা সরঞ্জাম

গাইড দৈর্ঘ্য:

6000 মিমি বা কাস্টমাইজ করা যেতে পারে

টাইপ:

লিনিয়ার মোশন গাইডওয়ে

মডেল:

GEH25SA GEH25CA

আবেদন:

সিএনসি মেশিন, স্বয়ংক্রিয় সিস্টেম

বিশেষভাবে তুলে ধরা:

উচ্চ দৃঢ়তা উচ্চ নির্ভুলতা রৈখিক রেল

GEH25SA উচ্চ নির্ভুল রৈখিক রেল

পণ্যের বর্ণনা

বিচ্ছেদ টাইপ স্লাইডার সরাসরি বিক্রয় OEM GEH25SA GEH25CA

নাম	লিনিয়ার গাইড রেল/লিনিয়ার গাইড রেল ব্লক
টাইপ	স্বয়ংক্রিয় সরঞ্জাম উচ্চ গতির ট্রান্সমিশন ডিভাইস
সংমিশ্রণ	কমপক্ষে 100 মিমি লিনিয়ার রেল + 1 টুকরা স্লাইড ব্লক
উপাদান	ক্রোম/বিয়ারিং/স্টেইনলেস স্টিল
গাইড সাইজ	4 মি বা কাস্টম এর প্রয়োজন
রঙ	লাল বা কালো বা কাস্টমসের প্রয়োজনীয়তা
আকৃতি	আয়তক্ষেত্র
প্রভাব	1. সমান্তরালতা এবং উচ্চ নির্ভুলতা 2. স্লাইডার এবং গাইড রেল বিনিময়যোগ্য, খরচ বাঁচায় 3. সব দিক থেকে উচ্চ অনমনীয়তা 4. ঘর্ষণ কমাতে
মোড়ক	1.পিই ব্যাগ, শকপ্রুফ বুদ্বুদ ব্যাগ, এক্সপোর্ট স্ট্যান্ডার্ড শক্ত কাগজ, কাঠের বাক্স 2. গ্রাহকের বিশেষ প্রয়োজনীয়তা অনুযায়ী

মডেল	সংমিশ্রণ আকার (মিমি)			ব্লকের আকার (মিমি)													স্লাইড রেলের আকার (মিমি)							স্লাইড রেল জন্য বল্টু ফিক্সিং আকার	বেসিক ডাইনামিক ফিক্সড লোড	বেসিক ফিক্সড ফিক্সড লোড	অনুমোদিত স্থির মুহূর্ত				ওজন
																											মিঃ কেএন-এম	এমপি kN-m		আমার kN-m	ব্লক কেজি		স্লাইড কেজি/মি
	এইচ	ওহে	এন	ডব্লিউ	খ	দ্বি	গ	লি	এল	কি	কি	জি	Mxl	টি	H2	h3	w/	Hr	ডি	জ	d	পৃ	ই	(মিমি)	C(kN)	Co(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	৫.৭	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	৯.৪০	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	৩৯.৮	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	৮২.৬	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	৬.১৪
GEH35CA							50	78	108	20															৩৩.৩৫	৬৪.৮৪	0.98		0.69	0.69	1.13
