| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | ZANE-ghw |

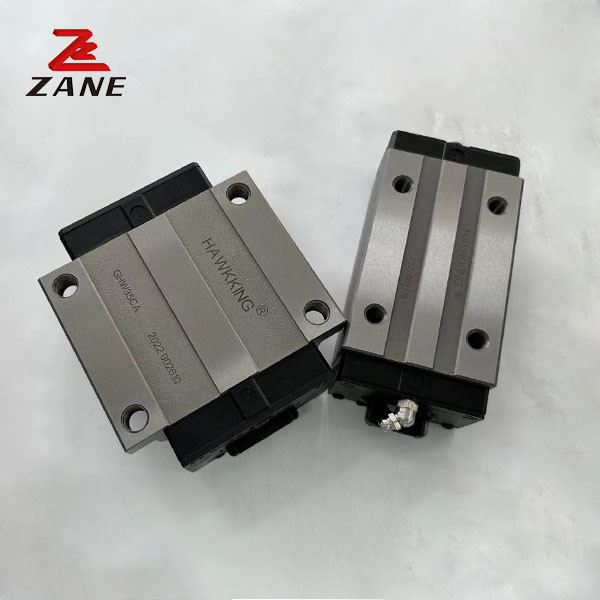

GhW প্রোফাইল লিনিয়ার গাইডস ডিসপেনসিং মেশিনের জন্য ক্যারি ব্লক GhW সিরিজ
উদাহরণস্বরূপ একটি আঠালো বিতরণ মেশিন ব্যবহার করে,একটি নিম্ন নির্ভুলতা রেল এবং ব্লক সমন্বয় (অর্থাত্ রেল এবং ব্লকের রেফারেন্স প্রান্তগুলির মধ্যে আপেক্ষিক অভাবের সমান্তরালতা) একটি পরিবর্তিত আঠালো বেধের ফলাফল হবেযদি লেপটি একটি অনুভূমিক পথ অনুসরণ করে, তবে লেপটি একটি অনুভূমিক পথ অনুসরণ করে, এবং যদি লেপটি একটি অনুভূমিক পথ অনুসরণ করে, তবে লেপটি একটি অনুভূমিক পথ অনুসরণ করে।আপ এবং নিচে বিয়ারিং ব্লক আন্দোলন একটি সুন্দর মধ্যে বিতরণ থেকে আঠালো প্রতিরোধ করবে, সোজা লাইন।
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) | স্লাইড রেলের জন্য বোল্ট মেশানো | মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | ||||||||||||||||||||||||||
| মিঃ কেএন-এম | এমপি | আমার কেএন-এম | ব্লক | স্লাইড | ||||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | ইউ | এল | কেএল | জি | এম (এ/বি) | টি | টিআই | h2 | h3 | Wr | এইচআর | ডি | h | d | পি | ই | (মিমি) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. ৩৮ | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | এম১২x৩৫ | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | এম১৪x৪৫ | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | এম১৬x৫০ | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
