| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |

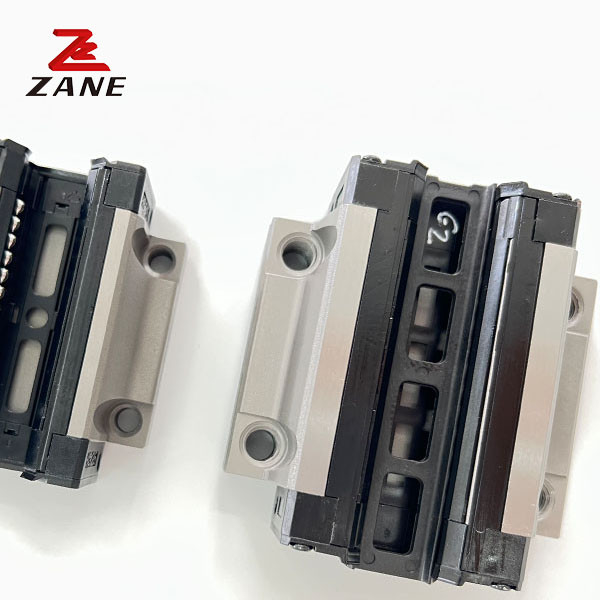

লিনিয়ার গাইডস ডিসপেনসিং মেশিন জিইএইচ সিরিজের জন্য ক্যারি ব্লক
একত্রিত করা সহজ এবং বিনিময়যোগ্য
যখন মেশিন টেবিলের উপর স্লাইড রেলের সমাবেশ পৃষ্ঠ কাটা বা মাউন্ট করা হয়, তখন Ayi নির্দিষ্ট টর্ক সঙ্গে মেশিন টেবিলের উপর স্লাইড রেল এবং স্লাইডার স্থির করার পদক্ষেপ সুপারিশ করে,যা প্রক্রিয়াকরণের সময় উচ্চ নির্ভুলতা পুনরুত্পাদন করতে পারে. ঐতিহ্যগত স্লাইডিং গাইড, চেইন চলমান চ্যানেল যোগ করা আবশ্যক, যা সময় ব্যয়বহুল এবং শ্রম-সমৃদ্ধ, এবং একবার মেশিনের নির্ভুলতা খারাপ,এটা আবার হ্যাম্প করা উচিত. রৈখিক স্লাইডগুলি বিনিময়যোগ্য, এবং স্লাইডগুলি বা স্লাইডগুলি বা এমনকি রৈখিক স্লাইডগুলি যথাক্রমে প্রতিস্থাপন করা যেতে পারে এবং মেশিনটি উচ্চ-নির্ভুল গাইডিং পুনরুদ্ধার করতে পারে।
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) |
স্লাইড রেলের জন্য বোল্ট মেশানো আকার |
মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | |||||||||||||||||||||||||
| মিঃ কেএন-এম |
এমপি কেএন-এম |
আমার কেএন-এম |
ব্লক কেজি |
স্লাইড কেজি/মি |
|||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | লি | এল | কি | কি | জি | এমএক্সএল | টি | H2 | h3 | w/ | এইচআর | ডি | h | d | পি | ই | (মিমি) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
