লিনিয়ার গাইড স্লাইড
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | জেনে-গেহ |

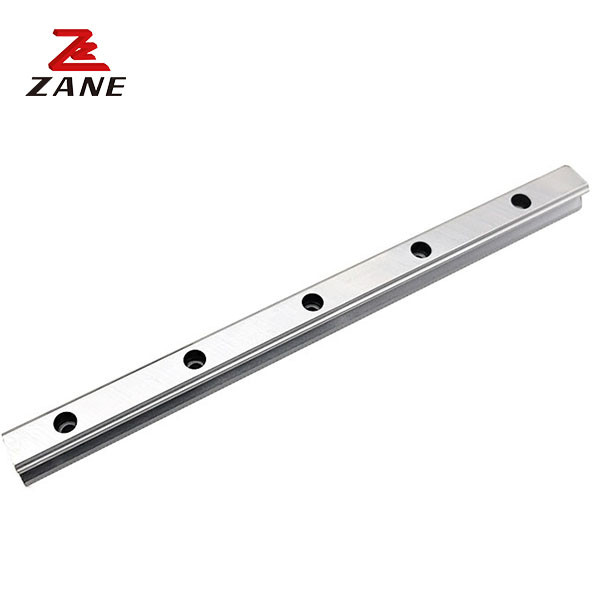

সিএনসি কাটিয়া মেশিনের অংশগুলির জন্য সিএনসি লিনিয়ার গাইড রেল GEH20SA GEH20CA
ফিউচার
1. ক্ষুদ্র ও হালকা ওজন, ক্ষুদ্র সরঞ্জাম জন্য উপযুক্ত.
2ব্লক এবং রেলের জন্য সমস্ত উপকরণ, রোলিং বল এবং বল রিটেনার সহ, ক্ষয় প্রতিরোধের উদ্দেশ্যে বিশেষ গ্রেডের স্টেইনলেস স্টিলের।
3. গথিক আর্ক যোগাযোগ নকশা সব দিক থেকে লোড সহ্য করতে পারে এবং উচ্চ অনমনীয়তা এবং উচ্চ নির্ভুলতা অফার।
4রেল ইনস্টলেশন থেকে ব্লকগুলি সরিয়ে নেওয়ার সময়ও বলগুলি পড়ে যাওয়া এড়াতে স্টিলের বলগুলি মিনিয়েচার রিটেনার দ্বারা ধরে রাখা হবে।
5নির্দিষ্ট নির্দিষ্ট ডিগ্রীতে বিনিময়যোগ্য টাইপ পাওয়া যায়।
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) |
স্লাইড রেলের জন্য বোল্ট মেশানো |
মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | |||||||||||||||||||||||||
| মিঃ কেএন-এম |
এমপি |
আমার কেএন-এম |
ব্লক |
স্লাইড |
|||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | লি | এল | কি | কি | জি | এমএক্সএল | টি | H2 | h3 | w/ | এইচআর | ডি | h | d | পি | ই | (মিমি) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
