| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | UFSTYPE |

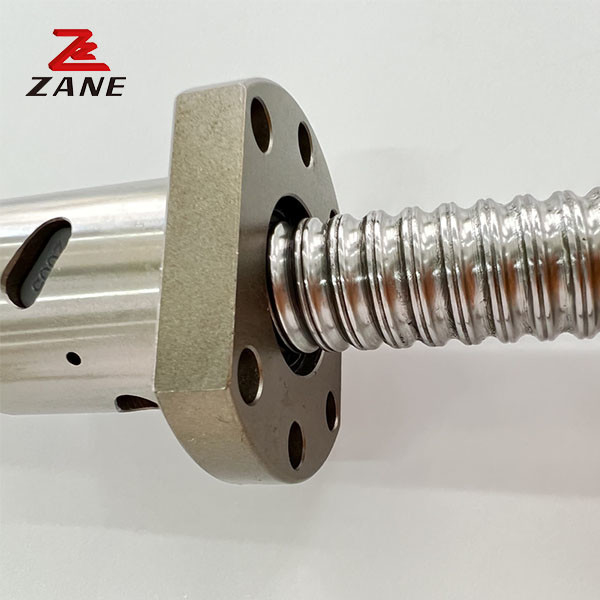

UFSTYPE নট Sfur1610 সঙ্গে বল স্ক্রু 16mm ব্যাসার্ধ সীসা সঙ্গে 10mm
বল স্ক্রু বৈশিষ্ট্যঃ
1. উচ্চ নির্ভরযোগ্যতা
এটি প্রতিটি উত্পাদন প্রক্রিয়া জুড়ে অত্যন্ত কঠোর মান নিয়ন্ত্রণের মানদণ্ড রয়েছে। সঠিক তৈলাক্তকরণ এবং ব্যবহারের সাথে, দীর্ঘ সময়ের জন্য সমস্যা-মুক্ত অপারেশন সম্ভব।
2. মসৃণ অপারেশন
বল স্ক্রুগুলির উচ্চ দক্ষতা প্রচলিত স্ক্রুগুলির তুলনায় অনেক বেশি। প্রয়োজনীয় টর্ক 30% এরও কম। রুটারি গতি থেকে রৈখিক গতি সহজেই পরিবর্তন করা যায়।
3. উচ্চ শক্ততা এবং প্রিলোড
যখন অক্ষীয় plপ্রচলিত স্ক্রু-নট সেটগুলিতে এটি সর্বনিম্ন হয়, অ্যাক্টিভিং টর্ক অত্যধিক হয়ে যায় এবং অপারেশনটি মসৃণ হয় না।TBI MOTION নির্ভুলতা বল স্ক্রু মধ্যে অক্ষীয় খেলা প্রাক লোডিং দ্বারা শূন্য হ্রাস করা যেতে পারে এবং একটি হালকা মসৃণ অপারেশন এখনও সম্ভবতাই, একই সময়ে কম টর্ক এবং উচ্চ অনমনীয়তা উভয়ই অর্জন করা যায়। টিবিআই মোশন বল স্ক্রুগুলির গথিক আর্ক গ্রুভ প্রোফাইল রয়েছে (চিত্র 1.2) যা এই শর্তগুলি অর্জন করতে দেয়।
| মডেল | বাইরের ব্যাসার্ধ | লিড | ইস্পাত বল ব্যাসার্ধ | বাদামের আকার | মণির লুপ | ডায়নামিক নামমাত্র লোড | স্ট্যাটিক নামমাত্র লোড |
শক্ত কেজিএফ/মাইক্রোমিটার |
|||||||
| d | আমি | হ্যাঁ। | ডি | এ | বি | এল | ডব্লিউ | এইচ | এক্স | Q | n | ca | কোয়া | k | |
| 01204-T4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4. ৫ | - | ৪x১ | 902 | 1884 | 26 |
| 01604-T4 | 16 | 4 | 2. ৩৮১ | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | এম৬ | ৪x১ | 973 | 2406 | 32 |
| 01605-T3 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 40 | 5.5 | এম৬ | ৩x১ | 780 | 1168 | 32 | |
| 01605-T4 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 40 | 5. ৫ | এম৬ | ৪x১ | 1380 | 3052 | 32 | |
| 01610-T3 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | এম৬ | ৩x১ | 1103 | 2401 | 26 | |
| 02004-T4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | এম৬ | ৪x১ | 1066 | 2987 | 38 |
| 02005-T4 | 5 | 3. ১৭৫ | 36 | 58 | 10 | 51 | 47 | 44 | 6. ৬ | এম৬ | ৪x১ | 1551 | 3875 | 39 | |
| 02504-T4 | 25 | 4 | 2. ৩৮১ | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | এম৬ | ৪x১ | 1180 | 3795 | 43 |
| 02505-T4 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | এম৬ | ৪x১ | 1724 | 4904 | 45 | |
| 02506-T4 | 6 | 3. ৯৬৯ | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | এম৬ | ৪x১ | 2318 | 6057 | 47 | |
| 02508-T4 | 8 | 4. ৭৬২ | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | এম৬ | ৪x১ | 2963 | 7313 | 49 | |
| ০২৫১০-টি৪ | 10 | 4. ৭৬২ | 40 | 62 | 12 | 85 | 51 | 48 | 6.6 | এম৬ | ৪x১ | 2954 | 7295 | 50 | |
| 03204-T4 | 32 | 4 | 2. ৩৮১ | 50 | 80 | 12 | 44 | 65 | 62 | 9 | এম৬ | ৪x১ | 1296 | 4838 | 51 |
| 03205-T4 | 5 | 3. ১৭৫ | 50 | 80 | 12 | 52 | 65 | 62 | 9 | এম৬ | ৪x১ | 1922 | 6343 | 54 | |
| 03206-T4 | 6 | 3. ৯৬৯ | 50 | 80 | 12 | 57 | 65 | 62 | 9 | এম৬ | ৪x১ | 2632 | 7979 | 57 | |
| 03208-T4 | 8 | 4. ৭৬২ | 50 | 80 | 12 | 65 | 65 | 62 | 9 | এম৬ | ৪x১ | 3387 | 9622 | 60 | |
| 03210-T4 | 10 | 6. ৩৫০ | 50 | 80 | 12 | 90 | 65 | 62 | 9 | এম৬ | ৪x১ | 4805 | 12208 | 61 | |
| 04005-T4 | 40 | 5 | 3. ১৭৫ | 63 | 93 | 14 | 55 | 78 | 70 | 9 | এম৮ | ৪x১ | 2110 | 7988 | 63 |
| 04006-T4 | 6 | 3. ৯৬৯ | 63 | 93 | 14 | 60 | 78 | 70 | 9 | এম৬ | ৪x১ | 2873 | 9913 | 66 | |
| 04008-T4 | 8 | 4. ৭৬২ | 63 | 93 | 14 | 67 | 78 | 70 | 9 | এম৬ | ৪x১ | 3714 | 11947 | 70 | |
| 04010-T4 | 10 | 6. ৩৫০ | 63 | 93 | 14 | 93 | 78 | 70 | 9 | এম৮ | ৪x১ | 5399 | 15500 | 73 | |
| 05010-T4 | 50 | 10 | 6. ৩৫০ | 75 | 110 | 16 | 93 | 93 | 85 | 11 | এম৮ | ৪x১ | 6004 | 19614 | 85 |
| 05020-T4 | 20 | 7. ১৪৪ | 75 | 110 | 16 | 138 | 93 | 85 | 11 | এম৮ | ৪x১ | 7142 | 22588 | 94 | |
| 06310-T4 | 63 | 10 | 6. ৩৫০ | 90 | 125 | 18 | 98 | 108 | 95 | 11 | এম৮ | ৪x১ | 6719 | 25358 | 99 |
| 06320-T4 | 20 | 9. ৫২৫ | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | এম৮ | ৪x১ | 11444 | 36653 | 112 | |
| 08010-T4 | 80 | 10 | 6. ৩৫০ | 105 | 145 | 20 | 98 | 125 | 110 | 13.5 | এম৮ | ৪x১ | 7346 | 31953 | 109 |
| 08020-T4 | 20 | 9. ৫২৫ | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | এম৮ | ৪x১ | 12911 | 47747 | 138 | |
| 10020-T4 | 100 | 20 | 9. ৫২৫ | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | এম৮ | ৪x১ | 14303 | 60698 | 162 |
স্ট্যান্ডার্ড সাইজ স্পেসিফিকেশন তুলনা টেবিল
| মডেল | সীসা নির্ভুলতা শ্রেণি | থ্রেডের দিক | গহ্বরের সংখ্যা |
স্ট্যান্ডার্ড স্ক্রু কোড |
প্রযোজ্য বাদামের ধরন |
||||
|
বাইরের ব্যাসার্ধ d |
সীসা ১ |
মণির ব্যাসার্ধ হ্যাঁ। |
এল/আর | ||||||
| 40 | 5 | 3.175 | C7,C5,C3 | R/L | 1 | 04005 | আই ইউ এস | ||
| 6 | 3.969 | C7,C5,C3 | R | 1 | 04006 | ইউ | |||
| 8 | 4.762 | C7,C5,C3 | R | 1 | 04008 | ইউ | |||
| 10 | 6.35 | C7,C5,C3 | R/L | 1 | 04010 | আমি, তুমি | |||
| 40 | 6.35 | C7,C5,C3 | R | 2 | 04040 | ই | |||
| 80 | 6.35 | C7,C5,C3 | R | 2 | 04080 | ই | |||
| 50 | 5 | 3.175 | C7,C5,C3 | R | 1 | 05005 | এস | ||
| 10 | 6.35 | C7,C5,C3 | R/L | 1 | 05010 | আমি, তুমি | |||
| 50 | 7.938 | C7,C5,C3 | R | 2 | 05050 | ই | |||
| 100 | 7.938 | C7,C5,C3 | R | 2 | 50100 | ই | |||
| 63 | 10 | 6.35 | C7,C5,C3 | R | 1 | 06310 | আমি, তুমি | ||
| 20 | 9.525 | C7,C5,C3 | R | 1 | 06320 | ইউ | |||
| 80 | 10 | 6.35 | C7,C5,C3 | R | 1 | 08010 | আমি, তুমি | ||
| 20 | 9.525 | C7,C5,C3 | R | 1 | 08020 | ইউ | |||
সুনির্দিষ্ট গ্রিলিং স্ক্রু স্ট্যান্ডার্ড আকারের স্পেসিফিকেশন তুলনা টেবিল
| মডেল | সীসা নির্ভুলতা শ্রেণি | থ্রেডের দিক | গহ্বরের সংখ্যা |
স্ট্যান্ডার্ড স্ক্রু কোড |
প্রযোজ্য বাদামের ধরন |
||
|
বাইরের ব্যাসার্ধ d |
সীসা ১ |
ব্যাসার্ধ Da | এল/আর | ||||
| 4 | 1 | 0.8 | C7,C5,C3 | R | 1 | 00401 | এম |
| 6 | 1 | 0.8 | C7,C5,C3 | R | 1 | 00601 | এম |
| 8 | 1 | 0.8 | C7,C5,C3 | R/L | 1 | 00801 | এম |
| 2 | 1.2 | C7,C5,C3 | R/L | 1 | 00802 | এম | |
| 2.5 | 1.2 | C7,C5,C3 | R | 1 | 0082.5 | এম,টি | |
| 10 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01002 | এম,টি |
| 4 | 2 | C7,C5,C3 | R | 1 | 01004 | এম,টি | |
| 12 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01202 | এম |
| 4 | 2.5 | C7,C5,C3 | R | 1 | 01204 | U,T | |
| 5 | 2.5 | C7,C5,C3 | R | 1 | 01205-এ | ইউ,টি,এস | |
| 5 | 2.5 | C7,C5,C3 | R | 1 | 01205-বি | এম | |
| 10 | 2.5 | C7,C5,C3 | R | 2 | 01210-বি | VS | |
| 14 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01402 | এম |
| 4 | 2.5 | C7,C5,C3 | R | 1 | 01404 | টি | |
| 16 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01602 | এম |
| 4 | 2.381 | C7,C5,C3 | R | 1 | 01604 (N) | আই,ইউ,টি | |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 01605 | আই,ইউ,টি | |
| 10 | 3.175 | C7,C5,C3 | R/L | 2 | 01610 | আই,ইউ,টি | |
| 16 | 2.778 | C7,C5,C3 | R | 2 | 01616 | ই | |
| 32 | 2.778 | C7,C5,C3 | R | 2 | 01632 | ই | |
| 20 | 4 | 2.381 | C7,C5,C3 | R | 1 | 02004 (N) | আমি, তুমি |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 02005 | আই ইউ টি এস | |
| 10 | 3.969 | C7,C5,C3 | R | 1 | 02010 | VS | |
| 20 | 3.175 | C7,C5,C3 | R | 2 | 02020 | VS,E,S | |
| 40 | 3.175 | C7,C5,C3 | R | 2 | 02040 | ই | |
| 25 | 4 | 2.381 | C7,C5,C3 | R | 1 | 02504 (N) | আমি, তুমি |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 02505 | আই ইউ টি এস | |
| 6 | 3.969 | C7,C5,C3 | R | 1 | 02506 | ইউ | |
| 8 | 4.762 | C7,C5,C3 | R | 1 | 02508 | ইউ | |
| 10 | 4.762 | C7,C5,C3 | R | 1 | ০২৫১০-এ | আই,ইউ,টি | |
| 25 | 3.969 | C7,C5,C3 | R | 2 | 02525 | ই | |
| 50 | 3.969 | C7,C5,C3 | R | 2 | 02550 | ই | |
| 32 | 4 | 2.381 | C7,C5,C3 | R | 1 | 03204 (এন) | আমি, তুমি |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 03205 | আই ইউ এস | |
| 6 | 3.969 | C7,C5,C3 | R | 1 | 03206 | ইউ | |
| 8 | 4.762 | C7,C5,C3 | R | 1 | 03208 | ইউ | |
| 10 | 6.35 | C7,C5,C3 | R/L | 1 | 03210 | আমি, তুমি | |
| 20 | 6.35 | C7,C5,C3 | R | 1 | 03220 | ই | |
| 32 | 4.762 | C7,C5,C3 | R | 2 | 03232 | ই | |
| 64 | 4.762 | C7,C5,C3 | R | 2 | 03264 | ই | |
