| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | GHW35CA |

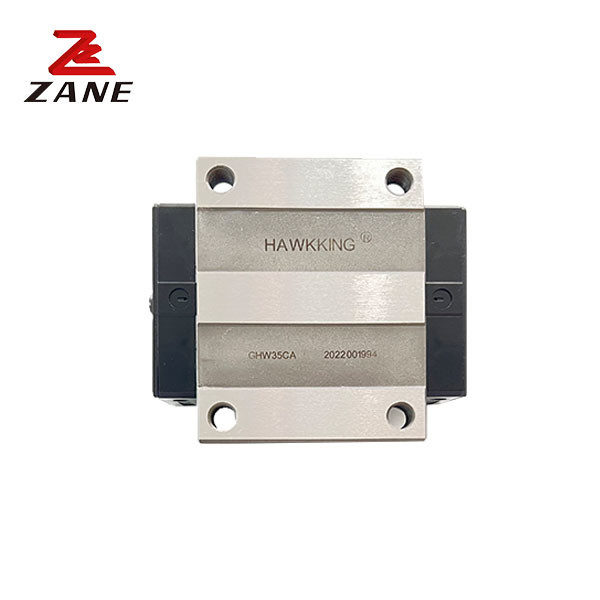

সেরা মূল্য জিএইচ সিরিজ লেয়ার লিনিয়ার গাইড স্লাইড ব্লক লেয়ার HGW35CA HGW35HA
এইচজি সিরিজ লিনিয়ার স্লাইড রেলের জন্য ব্যবহৃত হয় চারটি সারির প্রকার, একক আর্ক দাঁত প্রকারের যোগাযোগের লিনিয়ার স্লাইড রেল,এবং সমন্বয় সর্বোত্তম কাঠামো নকশা যথার্থতা রৈখিক স্লাইড রেল ওভারওয়েট লোড, অন্যান্য রৈখিক স্লাইড রেলের তুলনায় উত্সাহিত লোড এবং শক্ত ক্ষমতা।
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) |
স্লাইড রেলের জন্য বোল্ট মেশানো আকার |
মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | ||||||||||||||||||||||||||
| মিঃ কেএন-এম |
এমপি কেএন-এম |
আমার কেএন-এম |
ব্লক কেজি |
স্লাইড কেজি/মি |
||||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | ইউ | এল | কেএল | জি | এম (এ/বি) | টি | টিআই | h2 | h3 | Wr | এইচআর | ডি | h | d | পি | ই | (মিমি) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. ৩৮ | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | এম১২x৩৫ | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | এম১৪x৪৫ | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | এম১৬x৫০ | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 |
21.18
|
|||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 |
|||||||||||||||||||||||||
বিজ্ঞপ্তিঃ
1. অন্য আকার কিনুন, দয়া করে বিক্রেতার সাথে যোগাযোগ করুন.
2যত বেশি অর্ডার করবে, আমাকে যোগাযোগ করবে, দাম তত কম হবে।
3প্যাকেজটিতে রয়েছেঃ জিএইচআর লিনিয়ার গাইড রেল এবং জিএইচএইচ / জিএইচডাব্লু ব্লক।
4প্রি-লোডিংয়ের দুইটি শ্রেণী রয়েছেঃ হালকা এবং মাঝারি।
হালকা প্রি-লোড মানে ব্লকটি হালকা কম হলে অবাধে চলবে।
মাঝারি প্রি-লোড মানে আপনি ব্লক ধাক্কা বা এটি একটি নিম্ন দিতে হবে. যদি না, তারপর এটি চলন্ত বন্ধ হতে পারে.
5আমরা যে কোন দৈর্ঘ্যের রেল কেটে দিতে পারি, শুধু আপনার অনুরোধ জানান।
