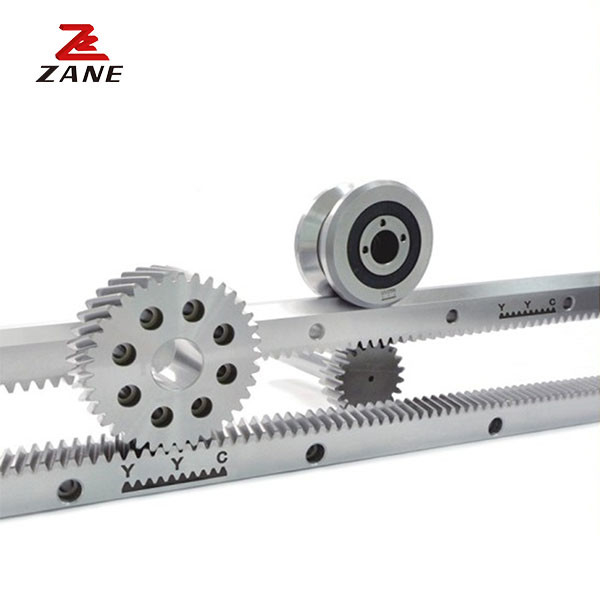

YYC রাক এবং পিনিয়ন
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | YYC |
| সাক্ষ্যদান | CE,ISO |
রাক অ্যান্ড পিনিয়ন হল একটি প্রকারের রৈখিক actuator যার মধ্যে একটি বৃত্তাকার গিয়ার রয়েছে। পিনিয়নটি একটি রৈখিক গিয়ার র্যাককে জড়িত করে, যা ঘূর্ণন গতিকে রৈখিক গতিতে রূপান্তর করতে কাজ করে।আমরা র্যাক সহ ট্রান্সমিশন অংশ এবং সরঞ্জাম বিভিন্ন সিরিজ অফার, গাইডওয়ে র্যাক, পিনিয়ন, রোলার, প্ল্যানেটারি রিডাক্টর, ব্যাকল্যাশ মুক্ত রিডাক্টর।
|
কোড |
মডিউল |
এল |
দাঁতের সংখ্যা |
বি | A0 | আল | ডি ১ | গর্তের সংখ্যা | এ | 0dl | 0D | ই | ডিআই | 11 | 0d2 | এফ | Fta kN | কেজি |
| CSTGH01505-DIN6 | 1.5 | 499.51 | 106 | 19 | 19 | 17.5 | 62.৪৪ ১২৪।88 | 4 | 8 | 6 | 9.5 | 7 | 29.0 | 441.50 | 5.7 | 1.5 | 3.38 | 1.3 |
| CSTGH01510-DIN6 | 1.5 | 999.03 | 212 | 19 | 19 | 17.5 | 62.৪৪ ১২৪।88 | 8 | 8 | 6 | 9.5 | 7 | 29.0 | 941.00 | 5.7 | 1.5 | 3.38 | 2.6 |
| CSTGH02005-DIN6 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.৮৩.১২৫66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.10 | 5.7 | 2 | 5.69 | 2.1 |
| CSTGH02010-DIN6 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.৮৩.১২৫66 | 8 | 8 | 7 | 11 | 7 | 31.3 | 942.70 | 5.7 | 2 | 5.69 | 4.1 |
| CSTGH02020-DIN6 | 2 | 2010.62 | 320 | 24 | 24 | 22 | 62.৮৩.১২৫66 | 16 | 8 | 7 | 11 | 7 | 31.3 | 1948.00 | 5.7 | 2 | 5.69 | 8.2 |
| CSTGH02505-DIN6 | 2.5 | 502.65 | 64 | 24 | 24 | 21.5 | 62.৮৩.১২৫66 | 4 | 9 | 7 | 11 | 7 | 31.3 | 440.10 | 5.7 | 2 | 7.12 | 2.1 |
| CSTGH02510-DIN6 | 2.5 | 1005.31 | 128 | 24 | 24 | 21.5 | 62.৮৩.১২৫66 | 8 | 9 | 7 | 11 | 7 | 31.3 | 942.70 | 5.7 | 2 | 7.12 | 4.1 |
| CSTGH02520-DIN6 | 2.5 | 2010.62 | 256 | 24 | 24 | 21.5 | 62.৮৩.১২৫66 | 16 | 9 | 7 | 11 | 7 | 31.3 | 1948.00 | 5.7 | 2 | 7.12 | 8.2 |
| CSTGH03005-DIN6 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.10 | 7.7 | 2 | 10.32 | 3.0 |
| CSTGH03010-DIN6 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 127.23 | 8 | 9 | 10 | 15 | 9 | 34.4 | 949.10 | 7.7 | 2 | 10.32 | 6.1 |
| CSTGH03020-DIN6 | 3 | 2035.75 | 216 | 29 | 29 | 26 | 63.62 127.23 | 16 | 9 | 10 | 15 | 9 | 34.4 | 1967.00 | 7.7 | 2 | 10.32 | 12.2 |
| CSTGH04005-DIN6 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.৮৩.১২৫66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.70 | 7.7 | 2 | 18.50 | 5.4 |
| CSTGH04010-DIN6 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.৮৩.১২৫66 | 8 | 12 | 10 | 15 | 9 | 37.5 | 930.30 | 7.7 | 2 | 18.50 | 10.9 |
| CSTGH04020-DIN6 | 4 | 2010.62 | 160 | 39 | 39 | 35 | 62.৮৩.১২৫66 | 16 | 12 | 10 | 15 | 9 | 37.5 | 1935.60 | 7.7 | 2 | 18.50 | 21.7 |
| CSTGH05005-DIN6 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.৮৩.১২৫66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.30 | 11.7 | 3 | 29.06 | 6.8 |
| CSTGH05010-DIN6 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.৮৩.১২৫66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945.00 | 11.7 | 3 | 29.06 | 13.7 |
| CSTGH05020-DIN6 | 5 | 2010.62 | 128 | 49 | 39 | 34 | 62.৮৩.১২৫66 | 16 | 12 | 14 | 20 | 13 | 30.1 | 1950.40 | 11.7 | 3 | 29.06 | 27.3 |
| CSTGH06005-DIN6 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.10 | 15.7 | 3 | 41.99 | 10.5 |
| CSTGH06010-DIN6 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955.00 | 15.7 | 3 | 41.99 | 20.9 |
| CSTGH06020-DIN6 | 6 | 2035.75 | 108 | 59 | 49 | 43 | 63.62 127.23 | 16 | 16 | 18 | 26 | 17 | 31.4 | 1973.00 | 15.7 | 3 | 41.99 | 41.8 |
| CSTGH08005-DIN6 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.৮৩.১২৫66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.45 | 19.7 | 4 | 74.96 | 22.3 |
| CSTGH08005-DIN6 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.৮৩.১২৫66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952.00 | 19.7 | 4 | 74.96 | 44.6 |
| CSTGH08020-DIN6 | 8 | 2010.61 | 80 | 79 | 79 | 71 | 62.৮৩.১২৫66 | 16 | 25 | 22 | 33 | 21 | 26.6 | 1957.40 | 19.7 | 4 | 74.96 | 89.1 |
1. যথার্থ র্যাক তুলনা বল স্ক্রু ড্রাইভঃ বল স্ক্রু দীর্ঘ স্ট্রোক ড্রাইভ জন্য উপযুক্ত নয়, যথার্থ র্যাক ড্রাইভ সীমাহীন স্প্লাইস হতে পারে, এবং গ্রাইন্ডিং যথার্থ র্যাক অবস্থান সঠিকতা পরে,পুনরাবৃত্তি অবস্থান সঠিকতা খুব উচ্চ, যথার্থ র্যাক কার্যকরভাবে gantry মেশিন টুল, ড্রিলিং এবং ফ্রিজিং মেশিন, বড় ঢালাই লাইন অবস্থান সমস্যা সমাধান।
2. সুনির্দিষ্ট র্যাক তুলনা sprocket: sprocket ট্রান্সমিশন নির্ভুলতা কম, সুনির্দিষ্ট র্যাক ট্রান্সমিশন ত্রুটি 0.05mm / মিটারের মধ্যে নিয়ন্ত্রণ করা যেতে পারে, সুনির্দিষ্ট র্যাক সরাসরি স্থাপন করা যেতে পারে,এবং স্পষ্টতা র্যাক উচ্চ গতির সংক্রমণ হতে পারে, উত্পাদন বীট সংক্ষিপ্ত. ট্রাস ম্যানিপুলেটর মধ্যে যথার্থ র্যাক, মোবাইল রোবট প্রয়োগ ক্রমবর্ধমান ব্যাপক হয়ে উঠছে, যথার্থ র্যাকের দাঁত পৃষ্ঠ quenched হয়,রাক এবং পিনিয়নের অপারেটিং জীবন দীর্ঘতরবড় স্ট্রোকের ক্ষেত্রে, নির্ভুলতা র্যাকটি সর্বোত্তম সমাধান।
YYC রিং গিয়ার উত্পাদন দিয়ে শুরু, প্রায় 40 বছরের অভিজ্ঞতা আছে, বিভিন্ন স্পেসিফিকেশন প্রদান করে, এবং 12 র্যাক উৎপাদন পেটেন্ট আছে,যা শিল্পে অনন্য এবং সবচেয়ে নিশ্চিত মানের নিশ্চয়তা প্রদান করে.
র্যাকের ধরনগুলি কেবল স্পার র্যাক, হেলিকাল র্যাক, গোলাকার বার র্যাক, গাইড র্যাক (ভি টাইপ) নয়, তবে কাস্টমাইজড স্পেসিফিকেশনও সরবরাহ করে এবং আন্তর্জাতিক সাধারণ স্পেসিফিকেশনও সরবরাহ করে,জার্মান DIN স্পেসিফিকেশন সহ. , জাপানি স্ট্যান্ডার্ড JIS স্ট্যান্ডার্ড, এবং ISO স্ট্যান্ডার্ড ইত্যাদি।
YYC র্যাক S50C মাঝারি কার্বন ইস্পাত, SCM সবুজ ক্রস ইস্পাত, SCM440 লাল ক্রস ইস্পাত, SUS স্টেইনলেস স্টিল এবং প্লাস্টিকের উপকরণ ইত্যাদি সহ বিভিন্ন উপকরণ ব্যবহার করতে পারে;স্পেসিফিকেশনগুলি মডিউল এম 0 থেকে.5 থেকে M12, 500mm, 1000mm, এবং 2000mm, ইত্যাদি দৈর্ঘ্যের সাথে। CP (পেরিফেরাল বিভাগ) এবং DP (আকার বিভাগ) স্পেসিফিকেশনগুলির র্যাকগুলিও উত্পাদন করা সম্ভব।
বিভিন্ন র্যাক নির্ভুলতার প্রয়োজনীয়তার প্রতিক্রিয়া হিসাবে, YYC অত্যন্ত নির্ভুল গিয়ার গ্রিলিং র্যাক সরবরাহ করে DIN 5, উচ্চ নির্ভুলতা DIN6, মাঝারি থেকে উচ্চ-শেষ DIN7,অর্থনৈতিক DIN8 নির্ভুলতা ফ্রিজিং র্যাক, এবং পরিধান প্রতিরোধী DIN 10 উচ্চ ফ্রিকোয়েন্সি র্যাক।
