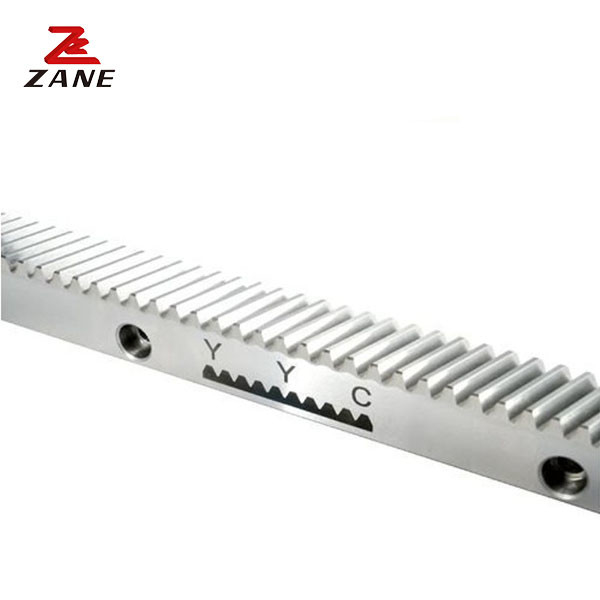

CHTGH02010 YYC সিএনসি পার্টস জন্য Helical দাঁত গ্রাউন্ড Racks মূল গ্যারান্টি
  • CHTGH02010 YYC সিএনসি পার্টস জন্য Helical দাঁত গ্রাউন্ড Racks মূল গ্যারান্টি
CHTGH02010 YYC সিএনসি পার্টস জন্য Helical দাঁত গ্রাউন্ড Racks মূল গ্যারান্টি

CHTGH02010 YYC সিএনসি পার্টস জন্য Helical দাঁত গ্রাউন্ড Racks মূল গ্যারান্টি

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম YYC
সাক্ষ্যদান CE，ISO
মডেল নম্বার CHTGH02010
পণ্যের বিবরণ
পণ্যের নাম:
YYC হেলিকাল দাঁত গ্রাউন্ড র্যাক
ওজন:
4 কেজি
মডেল নম্বার:
M2
উপাদান:
S50C
দাঁতের চিকিৎসা:
হেলিকাল দাঁত
গ্রেড:
DIN6
প্রক্রিয়াকরণ:
নির্ভুলতা ঢালাই
কঠোরতা:
HRC 50-55°
উৎপত্তি:
তাইওয়ান, চীন
বিশেষভাবে তুলে ধরা:

CHTGH02010 হেলিক্যাল ডেন্টাল গ্রাউন্ড র্যাক

,

YYC হেলিকাল দাঁত গ্রাউন্ড র্যাক

,

সিএনসি হেলিকাল দাঁত গ্রাউন্ড র্যাক

পণ্যের বর্ণনা

CHTGH02010 YYC সিএনসি পার্টস জন্য Helical দাঁত গ্রাউন্ড র্যাক আসল গ্যারান্টি



র্যাক হল একটি বিশেষ গিয়ার যার দাঁতগুলি একটি বার আকৃতির দেহের উপর বিতরণ করা হয়। র্যাকগুলিকে স্পার র্যাক এবং হেলিকাল র্যাকগুলিতেও বিভক্ত করা হয়, যা যথাক্রমে স্পার গিয়ার এবং হেলিকাল গিয়ারগুলির সাথে যুক্ত হয়;র্যাকের দাঁতের প্রোফাইলটি সোজা পরিবর্তে ইনভোল্ট (দন্তের পৃষ্ঠের জন্য), এটি সমতল), যা সূচক বৃত্তের ব্যাসার্ধ সহ একটি অসীম সিলিন্ডার গিয়ার সমতুল্য।


গিয়ার একটি যান্ত্রিক উপাদানকে বোঝায় যার রিমে গিয়ার রয়েছে যা গতি এবং শক্তি প্রেরণের জন্য অবিচ্ছিন্নভাবে জালযুক্ত। ট্রান্সমিশনে গিয়ারগুলির প্রয়োগ খুব তাড়াতাড়ি উপস্থিত হয়েছিল।



CHTGH02010 YYC সিএনসি পার্টস জন্য Helical দাঁত গ্রাউন্ড Racks মূল গ্যারান্টি 0



কোড



মডিউল

 এল L2 দাঁতের সংখ্যা বি A0 আল ডি ১ গর্তের সংখ্যা এ ডিএল 0D ই ডি১ আই১ d2 এফ

এফটিএ

কেএন

 কেজি
CHTGH01505-DIN6 1.5 500.00 6.70 100 19 19 17.5 62.5 125 4 8 7 11 7 31.7 436.60 5.7 1.5 4.84 1.3
CHTGH01510-DIN6 1.5 1000.00 6.70 200 19 19 17.5 62.5 125 8 8 7 11 7 31.7 936.60 5.7 1.5 4.84 2.6
CHTGH02005-DIN6 2 500.00 8.50 75 24 24 22.0 62.5 125 4 8 7 11 7 31.7 436.60 5.7 2 8.15 2.1
CHTGH02010-DIN6 2 1000.00 8.50 150 24 24 22.0 62.5 125 8 8 7 11 7 31.7 936.60 5.7 2 8.15 4.1
CHTGH02020-DIN6 2 2000.00 8.50 300 24 24 22.0 62.5 125 16 8 7 11 7 31.7 1936.6 5.7 2 8.15 8.2
CHTGH02505-DIN6 2.5 500.00 8.50 60 24 24 21.5 62.5 125 4 9 7 11 7 31.7 436.60 5.7 2 10.19 2.1
CHTGH02510-DIN6 2.5 1000.00 8.50 120 24 24 21.5 62.5 125 8 9 7 11 7 31.7 936.60 5.7 2 10.19 4.1
CHTGH02520-DIN6 2.5 2000.00 8.5 240 24 24 21.5 62.5 125 16 9 7 11 7 31.7 1936.6 5.7 2 10.19 8.2
CHTGH03005-DIN6 3 500.00 10.30 50 29 29 26.0 62.5 125 4 9 10 15 9 35.0 430.00 7.7 2 14.77 3.0
CHTGH03010-DIN6 3 1000.00 10.30 100 29 29 26.0 62.5 125 8 9 10 15 9 35.0 930.00 7.7 2 14.77 6.0
CHTGH03020-DIN6 3 2000.00 10.30 200 29 29 26.0 62.5 125 16 9 10 15 9 35.0 1930.00 7.7 2 14.77 12.0
CHTGH04005-DIN6 4 506.67 13.80 38 39 39 35.0 62.5 125 4 12 10 15 9 33.3 433.00 7.7 2 26.49 5.5
CHTGH04010-DIN6 4 1000.00 13.80 75 39 39 35.0 62.5 125 8 12 10 15 9 33.3 933.40 7.7 2 26.49 10.8
CHTGH04020-DIN6 4 2000.00 13.80 150 39 39 35.0 62.5 125 16 12 10 15 9 33.3 1933.40 7.7 2 26.49 21.6
CHTGH05005-DIN6 5 500.00 17.40 30 49 39 34.0 62.5 125 4 12 14 20 13 37.5 425.00 11.7 3 41.60 6.8
CHTGH05010-DIN6 5 1000.00 17.40 60 49 39 34.0 62.5 125 8 12 14 20 13 37.5 925.00 11.7 3 41.60 13.6
CHTGH05020-DIN6 5 2000.00 17.40 120 49 39 34.0 62.5 125 16 12 14 20 13 37.5 1925.00 11.7 3 41.60 27.2
CHTGH06005-DIN6 6 500.00 20.90 25 59 49 43.0 62.5 125 4 16 18 26 17 37.5 425.00 15.7 3 60.11 10.3
CHTGH06010-DIN6 6 1000.00 20.90 50 59 49 43.0 62.5 125 8 16 18 26 17 37.5 925.00 15.7 3 60.11 20.5
CHTGH06020-DIN6 6 2000.00 20.9 100 59 49 43.0 62.5 125 16 16 18 26 17 37.5 1925.00 15.7 3 60.11 41.1
CHTGH08005-DIN6 8 480.00 28.00 18 79 79 71.0 60.0 120 4 25 22 33 21 120 240.00 19.7 4 107.31 21.3
CHTGH08010-DIN6 8 960.00 28.00 36 79 79 71.0 60.0 120 8 25 22 33 21 120 720.00 19.7 4 107.31 42.6
CHTGH08020-DIN6 8 1920.00 28.00 72 79 79 71.0 60.0 120 16 25 22 33 21 120.0 1680.00 19.7 4 107.31 85.1
CHTGH10005-DIN6 10 500.00 35.11 15 99 99 89.0 62.5 125 4 32 33 48 32 125.0 250.00 19.7 5 168.10 64.8
CHTGH10010-DIN6 10 1000.00 35.11 30 99 99 89.0 62.5 125 8 32 33 48 32 125.0 750.00 19.7 5 168.10 69.6





বৈশিষ্ট্য


1) যেহেতু র্যাক দাঁত প্রোফাইল একটি সোজা রেখা, দাঁত প্রোফাইলের প্রতিটি বিন্দু একই চাপ কোণ আছে এবং দাঁত প্রোফাইলের কাত কোণ সমান।এই কোণকে দাঁতের প্রোফাইল কোণ বলা হয়, এবং স্ট্যান্ডার্ড মান 20°।


(২) দাঁতের উপরের রেখার সমান্তরাল যে কোন সরল রেখার একই পিচ এবং মডুলাস থাকে।


(৩) দাঁতের উপরের রেখার সমান্তরাল একটি সরল রেখা যার দাঁতের বেধ দাঁতের গর্তের প্রস্থের সমান, তাকে সূচক রেখা (মধ্যরে) বলা হয়।যা র্যাকের আকার গণনার জন্য রেফারেন্স লাইন.
