HGW15 রৈখিক নির্দেশিকা
  • HGW15 রৈখিক নির্দেশিকা
HGW15 রৈখিক নির্দেশিকা

HGW15 রৈখিক নির্দেশিকা

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম ZANE
সাক্ষ্যদান CE，ISO
মডেল নম্বার HGW15
পণ্যের বিবরণ
পণ্যের নাম:
মিনি লিনিয়ার রেল গাইড
উপাদান:
ইস্পাত
সমন্বয় উচ্চতা:
4-20 মিমি
স্লাইড রেলের উচ্চতা:
1-5 মিমি
আবেদন:
যন্ত্রপাতি
টাইপ:
লিনিয়ার মোশন গাইডওয়ে
সিরিজ:
HGW15
ব্লক:
ফ্ল্যাঞ্জ
বিশেষভাবে তুলে ধরা:

HGW15 রৈখিক নির্দেশিকা

,

5mm রৈখিক নির্দেশিকা

,

20mm ভারবহন রৈখিক গাইড

পণ্যের বর্ণনা

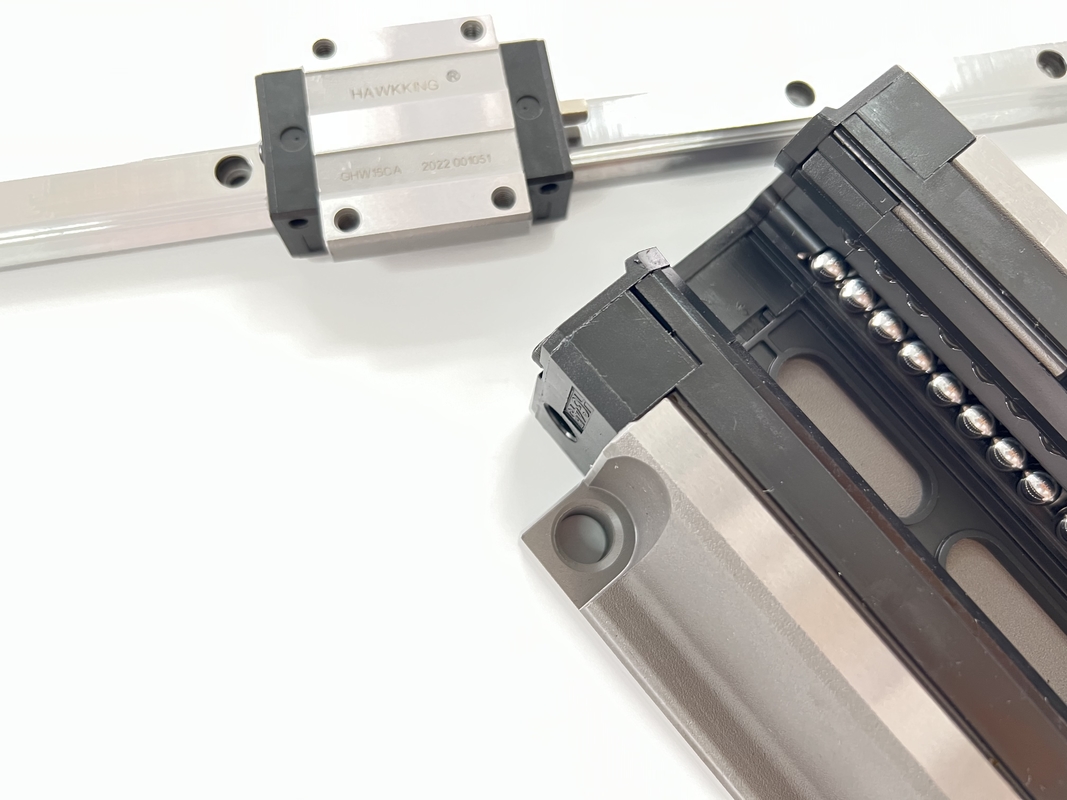

লিনিয়ার গাইডওয়ে ব্লক Ghw প্রোফাইল লিনিয়ার গাইড HGW15

একই সময়ে উপরে, নীচে, বাম এবং ডান দিকের লোড সহ্য করতে পারে
রৈখিক স্লাইড রেলের বিশেষ বান্ডিল কাঠামোর নকশার কারণে, এটি একই সময়ে উপরের, নীচে, বাম এবং ডান দিকের লোড বহন করতে পারে, স্লাইডিং গাইডের বিপরীতে যা সমান্তরাল যোগাযোগের দিকে পার্শ্বীয় লোড বহন করতে পারে। পৃষ্ঠ, যা মেশিনের চলমান নির্ভুলতা সৃষ্টি করা সহজ।


মডেল সংমিশ্রণ আকার (মিমি) ব্লকের আকার (মিমি) স্লাইড রেলের আকার (মিমি)

স্লাইড রেল জন্য বল্টু ফিক্সিং
আকার

 বেসিক ডাইনামিক ফিক্সড লোড বেসিক ফিক্সড ফিক্সড লোড অনুমোদিত স্থির মুহূর্ত ওজন
মিঃ কেএন-এম

এমপি
kN-m

 আমার kN-m

ব্লক
কেজি

স্লাইড
kgAi
এইচ ওহে এন ডব্লিউ খ দ্বি গ উ এল Kl জি M (A/B) টি তি h2 h3 Wr Hr ডি জ d পৃ ই (মিমি) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 ৮.৯ 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 ৮৩.০৬ 1.06 0.85 0.85 1.09 ৪.৪৭
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 ৬.৩০
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 ২৮.৯ 94.54 207.12 4.00 ৪.০৭ ৪.০৭ 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 ৫.৯৬
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 ৬.৪৪ ৬.৪৪ 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89
