| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | ZANE-GEW |

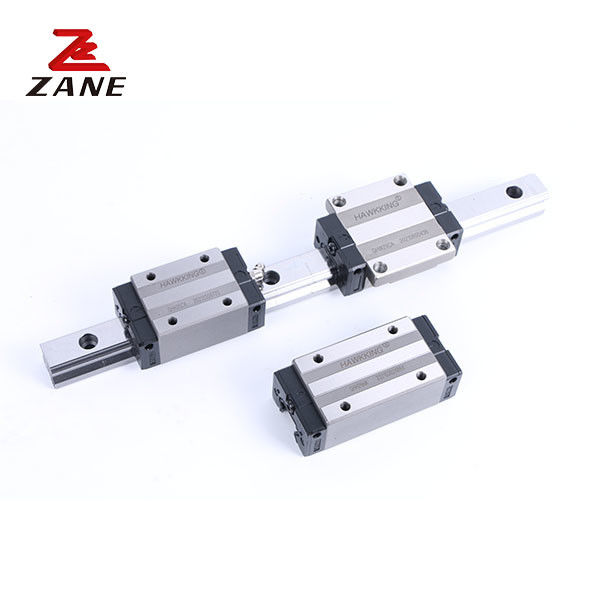

পেশাগত সিএনসি গাইড লিনিয়ার গাইড লিনিয়ার actuator GEW35CA
যখন মেশিন যে রৈখিক গাইড দ্বারা ভেক্টরিং, ঘর্ষণ সহগ স্লাইডিং ঘর্ষণের 1/50 হবে, কারণ রৈখিক গাইডের ঘর্ষণ পদ্ধতিটি রোলিং ঘর্ষণ,গতিশীল ঘর্ষণ এবং স্ট্যাটিক ঘর্ষণের বৈষম্য ছোট হয়ে যাবে, যখন মেশিন চলমান, কোন স্লিপিং ঘটনা হবে এবং অবস্থান সঠিকতা খুব উচ্চ পৌঁছাতে পারেন
চার দিকের সমান লোড ক্ষমতা
JSH রেল রোলিং শরীর বিশেষ চাপ কোণ যা এটি তার রেডিয়াল, বিরোধী রেডিয়াল এবং অনুভূমিক দিক একই নামমাত্র লোড বহন করতে পারে সঙ্গে ডিজাইন করা হয়
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) |
স্লাইড রেলের জন্য বোল্ট মেশানো |
মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | ||||||||||||||||||||||||
| মিঃ কেএন-এম |
এমপি |
আমার কেএন-এম |
ব্লক |
স্লাইড |
||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | L1 | এল | কি | কে২ | জি | এম | টি | টিআই | h2 | h3 | Wr | এইচআর | ডি | h | d | পি | ই | (এনএনএন) | C (((kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | জি | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
