| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | ZANE-GEW |

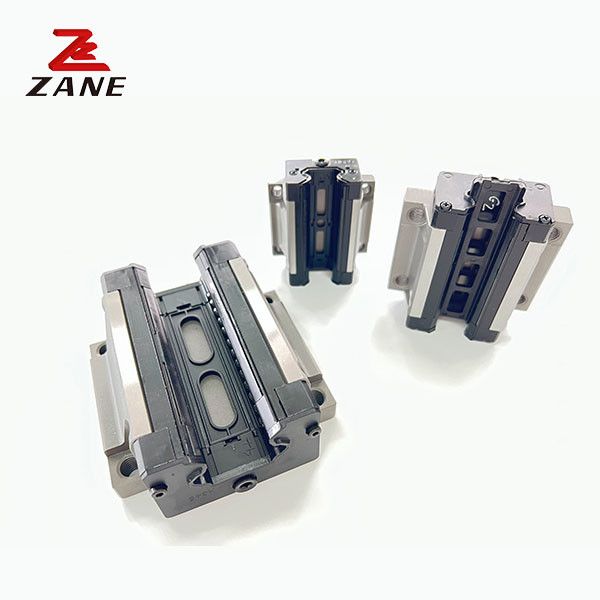

গ্যাভ প্রোফাইল লিনিয়ার গাইড ড্রাইভিং মেশিনের জন্য ক্যারি ব্লক
সহজ তৈলাক্তকরণ কাঠামো
যদি স্লাইডিং গাইডটি অপর্যাপ্তভাবে তৈলাক্ত হয়, তবে যোগাযোগের পৃষ্ঠের ধাতু সরাসরি বিছানার বিরুদ্ধে ঘষবে এবং স্লাইডিং গাইডের পক্ষে যথেষ্ট তৈলাক্ত করা সহজ নয়,এবং এটি তেল সরবরাহ করতে বিছানা উপযুক্ত অবস্থানে গর্ত ড্রিল করা প্রয়োজন. রৈখিক স্লাইড রেলটি স্লাইড ব্লকের উপর একটি গ্রীস ডোজ দিয়ে সজ্জিত করা হয়েছে, যা সরাসরি গ্রীস বন্দুক দিয়ে গ্রীসে ইনজেকশন করা যেতে পারে,অথবা একটি স্বয়ংক্রিয় তেল সরবরাহ মেশিন দিয়ে তৈলাক্ত করার জন্য তেল সরবরাহ পাইপ সংযোগ করার জন্য একটি বিশেষ তেল পাইপ জয়েন্ট দিয়ে প্রতিস্থাপন করা যেতে পারে.
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) |
স্লাইড রেলের জন্য বোল্ট মেশানো আকার |
মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | ||||||||||||||||||||||||
| মিঃ কেএন-এম |
এমপি কেএন-এম |
আমার কেএন-এম |
ব্লক কেজি |
স্লাইড কেজি/মি |
||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | L1 | এল | কি | কে২ | জি | এম | টি | টিআই | h2 | h3 | Wr | এইচআর | ডি | h | d | পি | ই | (এনএনএন) | C (((kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | জি | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
