| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | ZANE-GEW |

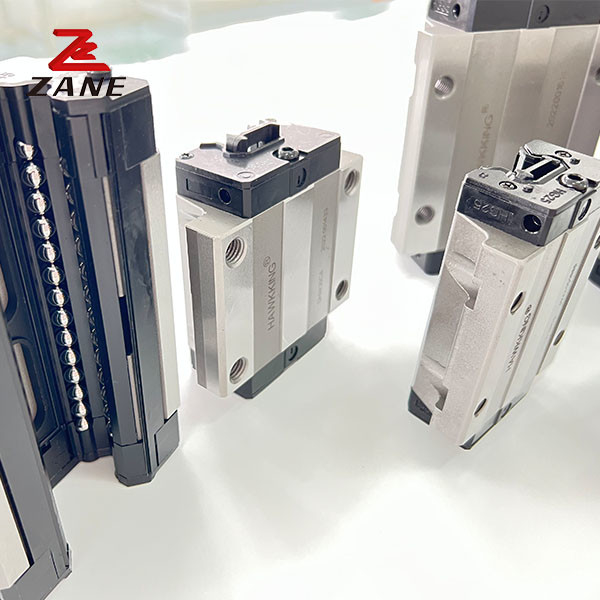

GEW25CA টেকসই রৈখিক রেল গাইড ব্লক লেয়ারিং সিএনসি রৈখিক গাইড
রোলারটি বলটি প্রতিস্থাপনের জন্য লিনিয়ার গাইড ব্যবহার করে, এবং রোলার এবং রেসওয়েয়ের মধ্যে যোগাযোগের মোডটি পয়েন্ট যোগাযোগ থেকে লিনিয়ার যোগাযোগে পরিবর্তিত হয়,যা রোলিং লিনিয়ার গাইডের অনমনীয়তাকে ব্যাপকভাবে উন্নত করে এবং মেশিনকে উচ্চতর নির্ভুলতা বজায় রাখতে সক্ষম করে.জিজিসি রোলার এবং রেসওয়ে মধ্যে লিনিয়ার গাইড যোগাযোগ কোণ 45 °, তাই এটি চারটি দিকের সমান লোড আছে। রোলার খাঁচা রোলার বিচ্যুতি গতি প্রতিরোধ করে এবং স্থিতিশীলভাবে সঞ্চালিত হয়। একই সময়ে,এটি রোলার এবং খাঁচা মধ্যে তেল ফিল্ম যোগাযোগ গঠন করে, রোলার মধ্যে ঘর্ষণ এড়াতে, তাপ রোলার এবং খাঁচা কমাতে, রোলার মধ্যে ঘর্ষণ এড়াতে, তাপ যথার্থতা আন্দোলন কমাতে।
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) |
স্লাইড রেলের জন্য বোল্ট মেশানো আকার |
মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | ||||||||||||||||||||||||
| মিঃ কেএন-এম |
এমপি কেএন-এম |
আমার কেএন-এম |
ব্লক কেজি |
স্লাইড কেজি/মি |
||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | L1 | এল | কি | কে২ | জি | এম | টি | টিআই | h2 | h3 | Wr | এইচআর | ডি | h | d | পি | ই | (এনএনএন) | C (((kN) | Co ((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | জি | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
