YYC রাক এবং পিনিয়ন
>
|
| উৎপত্তি স্থল | China |
| পরিচিতিমুলক নাম | YYC |
| সাক্ষ্যদান | CE,ISO |

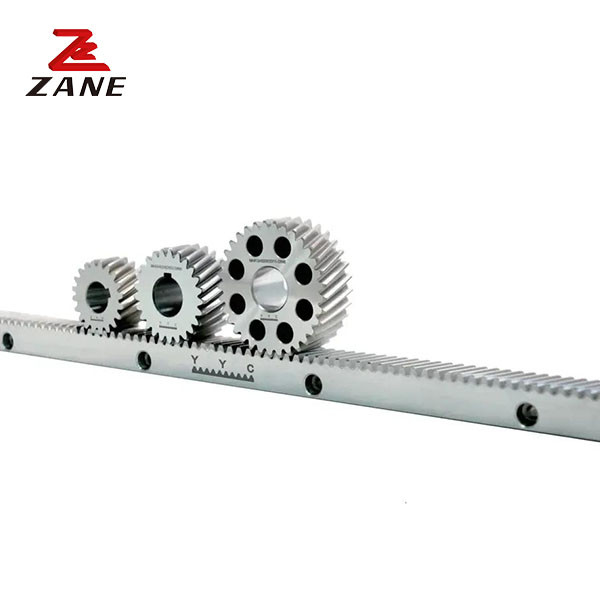

YYC র্যাক অ্যান্ড পিনিয়ন একটি র্যাক-অ্যান্ড-পিনিয়ন সিস্টেম যা শিল্প অটোমেশনের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি উচ্চ-নির্ভুলতা র্যাক-অ্যান্ড-পিনিয়ন গিয়ার দিয়ে নির্মিত,যা উচ্চমানের ইস্পাত থেকে তৈরি এবং স্থায়িত্বের জন্য ডিজাইন করা হয়েছে. এটি কম রক্ষণাবেক্ষণের সাথে মসৃণ এবং দক্ষ অপারেশন সরবরাহ করে। মডিউলটি 1.5 এবং মানের গ্রেডটি DIN 5। সিস্টেমের মোট ওজন 1.3 কেজি,যা ইনস্টল এবং অপারেট করা সহজ করে তোলে. এটি শিল্প পরিবেশে স্বয়ংক্রিয় যন্ত্রপাতি এবং সরঞ্জামগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি শিল্প অ্যাপ্লিকেশনগুলির জন্য উচ্চতর কর্মক্ষমতা, নির্ভরযোগ্যতা এবং নির্ভুলতা সরবরাহ করে।এটি সবচেয়ে কঠোর নিরাপত্তা মান পূরণ করার জন্য ডিজাইন করা হয়েছেYYC Rack and Pinion শিল্প অটোমেশনের চাহিদার জন্য উচ্চমানের এবং দক্ষ সমাধান প্রদান করে।
| কোড |
মডিউল |
এল | L2 | দাঁতের সংখ্যা | বি | A0 | আল | ডি ১ | গর্তের সংখ্যা | এ | ডিএল | 0D | ই | ডি১ | আই১ | d2 | এফ |
এফটিএ কেএন |
কেজি | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
