YYC রাক এবং পিনিয়ন
>
|
| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | YYC |
| সাক্ষ্যদান | CE,ISO |

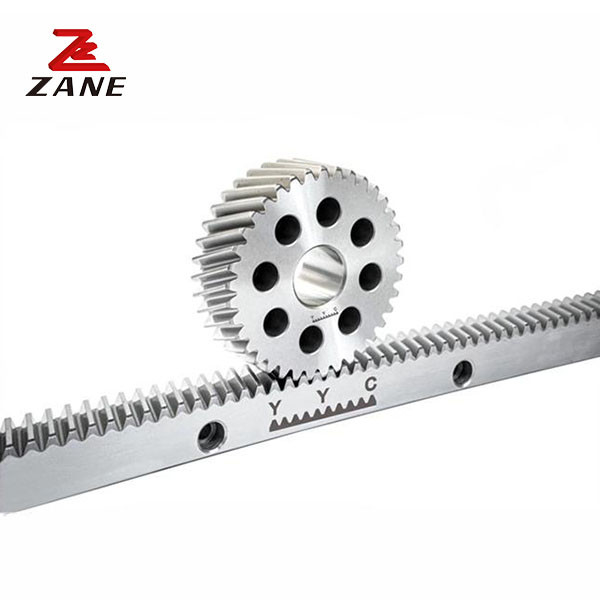

YYC র্যাক অ্যান্ড পিনিয়ন একটি ব্যয়বহুল এবং নির্ভরযোগ্য ড্রাইভ সমাধান যা রৈখিক গতির জন্য আদর্শ।এই সিস্টেমটি একটি বৃত্তাকার বা হেলিকাল গিয়ার যা পিনিয়ন নামে পরিচিত এবং একটি র্যাক নামে পরিচিত একটি রৈখিক গিয়ারপিনিওন একটি ছোট গিয়ার যা র্যাকের দাঁতগুলির সাথে জালযুক্ত, পিনিওনকে রোটেশনাল গতিকে রৈখিক গতিতে অনুবাদ করার অনুমতি দেয়।র্যাক এবং পিনিয়ন ড্রাইভ সিস্টেম একটি সংখ্যা দাঁত বৈশিষ্ট্য (60) এবং S50C উপাদান যা উন্নত স্থায়িত্ব এবং কর্মক্ষমতা জন্য ফ্রিল এবং মাউন্ট করা হয় তৈরি করা হয়এই সিস্টেমটি হালকা ওজন (2.1 কেজি) এবং HRC 50-55 ° এর কঠোরতার জন্য ডিজাইন করা হয়েছে।এই সুনির্দিষ্ট ইঞ্জিনিয়ারিং র্যাক এবং পিনিয়ন ড্রাইভ সিস্টেম র্যাক এবং পিনিয়ন ড্রাইভ অন্যান্য ধরনের তুলনায় উচ্চতর নির্ভুলতা এবং পুনরাবৃত্তি প্রদান করে, র্যাক-এন্ড-পিনিয়ন-গিয়ারিং, এবং র্যাক-এন্ড-পিনিয়ন-সিস্টেম।
| কোড |
মডিউল |
এল | L2 | দাঁতের সংখ্যা | বি | A0 | আল | ডি ১ | গর্তের সংখ্যা | এ | ডিএল | 0D | ই | ডি১ | আই১ | d2 | এফ |
এফটিএ কেএন |
কেজি | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1. উচ্চ নির্ভুলতাঃ YYC র্যাক এবং পিনিয়ন উচ্চ নির্ভুলতার ট্রান্সমিশন সরবরাহ করতে পারে, যা উচ্চ নির্ভুলতার ট্রান্সমিশনের প্রয়োজনীয়তার অ্যাপ্লিকেশন দৃশ্যাবলী পূরণ করতে পারে।
2. উচ্চ অনমনীয়তাঃ YYC র্যাক এবং পিনিয়ন উচ্চ-শক্তিযুক্ত উপকরণ দিয়ে তৈরি, উচ্চ অনমনীয়তার সাথে, ট্রান্সমিশনের স্থিতিশীলতা এবং নির্ভুলতা নিশ্চিত করতে বড় টর্ক সহ্য করতে পারে।
3.নিম্ন গোলমালঃ YYC র্যাক এবং পিনিয়ন যথার্থ মেশিনিং প্রযুক্তি গ্রহণ করে, কম গোলমালের স্তর রয়েছে এবং উচ্চ গতিতে চলার সময় স্পষ্ট গোলমাল সৃষ্টি করে না।
4দীর্ঘ জীবনঃ YYC র্যাক এবং পিনিয়ন উচ্চ মানের উপকরণ এবং যথার্থ মেশিনিং প্রযুক্তি গ্রহণ করে, যার দীর্ঘ সেবা জীবন রয়েছে এবং রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের খরচ হ্রাস করে।
5সহজ রক্ষণাবেক্ষণঃ YYC র্যাক এবং পিনিয়ন কাঠামো সহজ, রক্ষণাবেক্ষণ এবং প্রতিস্থাপন করা সহজ, যা রক্ষণাবেক্ষণ ব্যয় এবং ডাউনটাইম হ্রাস করতে পারে।
