| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |
| মডেল নম্বার | জেনে-গেহ |

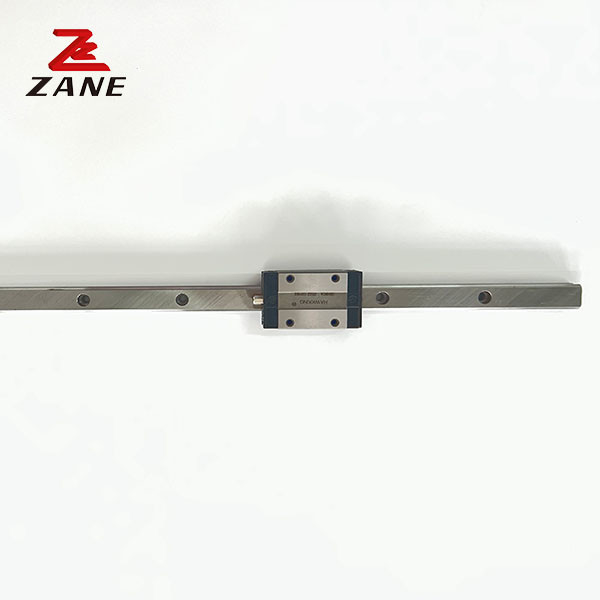

লিনিয়ার গাইড লিনিয়ার স্লাইড রেল ব্লক লেয়ারিং GEH30SA GEH30CA
পণ্যের বৈশিষ্ট্য
লিনিয়ার গাইড মোশনের ফাংশন হ'ল চলমান অংশগুলিকে একটি প্রদত্ত দিকের মধ্যে একটি প্রতিস্থাপনমূলক লিনিয়ার গতি তৈরি করতে সমর্থন এবং গাইড করা। ঘর্ষণের প্রকৃতির উপর নির্ভর করে,লিনিয়ার মোশন গাইডকে স্লাইডিং ফ্রিকশন গাইডে শ্রেণীবদ্ধ করা যেতে পারে, রোলিং ঘর্ষণ গাইড, ইলাস্টিক ঘর্ষণ গাইড, এবং তরল ঘর্ষণ গাইড।
সুবিধা
1, দীর্ঘ জীবন
2, উচ্চ অবস্থান সঠিকতা
3, সহজেই বিচ্ছিন্ন এবং একত্রিত
4, বড় শক্তি সঙ্গে
5, তৈলাক্তকরণ কাঠামো সহজ
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) | স্লাইড রেলের জন্য বোল্ট মেশানো | মৌলিক গতিশীল স্থির লোড | বেসিক স্থায়ী স্থির লোড | অনুমোদিত স্ট্যাটিক মুহূর্ত | ওজন | |||||||||||||||||||||||||
| মিঃ কেএন-এম | এমপি | আমার কেএন-এম | ব্লক | স্লাইড | |||||||||||||||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বি | সি | লি | এল | কি | কি | জি | এমএক্সএল | টি | H2 | h3 | w/ | এইচআর | ডি | h | d | পি | ই | (মিমি) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | এম৬x২৫ | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
