| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE，ISO |

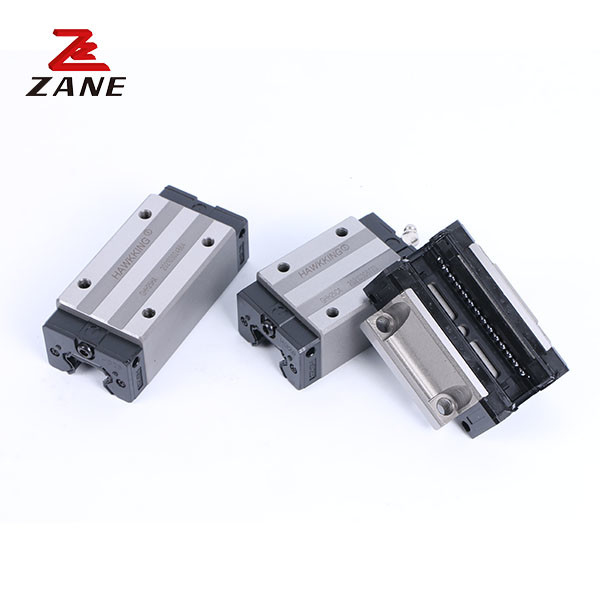

লিনিয়ার ওয়ার্ক টেবিল স্কয়ার লিনিয়ার গাইড সিএনসি এমজিডাব্লু 7 সিএ লিনিয়ার লেয়ারিং গাইড
1.ব্লকের ধরনঃ এমজিডব্লিউ৭সি, এমজিডব্লিউ৯সি, এমজিডব্লিউ১২সি, এমজিডব্লিউ১৫এইচ, এমজিডব্লিউ১৫সি, এমজিডব্লিউ৭এইচ, এমজিডব্লিউ১২এইচ, এমজিডব্লিউ৯এইচ
রৈখিক রেল দৈর্ঘ্যঃ 100-800mm
স্লাইডার সহজে এবং হালকাভাবে সুবিধাজনক ব্যবহারের জন্য সরানো যেতে পারে
সেমিকন্ডাক্টর উত্পাদন সরঞ্জাম, মুদ্রিত সার্কিট বোর্ড আইসি সমাবেশ সরঞ্জাম, চিকিৎসা সরঞ্জাম; মেশিন আর্ম, যথার্থ পরিমাপ যন্ত্রপাতি জন্য উপযুক্ত,অফিস অটোমেশন সরঞ্জাম এবং অন্যান্য ছোট লিনিয়ার স্লাইডিং ডিভাইস
2-7-2 GMW-CA/GMW-HA
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) | নামমাত্র গতিশীল লোড | নামমাত্র স্ট্যাটিক লোড |
অনুমোদিত স্ট্যাটিক মুহূর্ত কেজিএফ*এম
(kgf • m) |
স্লাইডিং রেল বন্ধন বল্টের মাত্রা (মিমি) |
||||||||||||||||
| এইচ | হাই | এন | ডব্লিউ | বি | বিএল | সি | আমি | এল | এমএক্সএল | Wr | এইচআর | ডি | h | d | পি | ই | C ((kgf) | C ((kgf) | মি. | এমপি | আমার | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | এম২এক্সআই।6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. ২৬ | 0.19 | 0. ১৯ | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | এম.২.৫x১।5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. ২২ | 0. ২২ | এম ২. ৫x৭ |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. ৭৩ | 0. ৭৩ | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. ৩৯ | এল ৫৮ | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. ৫৬ | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3।5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. ৪৭ | 5. ৮৫ | 5. ৮৫ | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | এম৪এক্স৪।5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. ৭৮ | 5. ৭৮ | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9.81 N
3. বিস্তারিত ছবি
