| Place of Origin | China |
| পরিচিতিমুলক নাম | ZANE |
| সাক্ষ্যদান | CE,ISO |
| Model Number | GMH9CA |
রৈখিক গাইডওয়েস একটি উচ্চতর রৈখিক গতির ভারবহন এবং রৈখিক স্লাইডিং গাইড সিস্টেম, যা উচ্চ গতির, কম শব্দ স্তরের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।সিস্টেম একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা আছে এবং উভয় বর্গক্ষেত্র এবং flange মাউন্ট ধরনের পাওয়া যায়. টেকসই স্টেইনলেস স্টীল থেকে তৈরি, রৈখিক গতি সিস্টেম অত্যন্ত নির্ভরযোগ্য এবং একটি মসৃণ, দক্ষ এবং সুনির্দিষ্ট রৈখিক গতি প্রদান করে। রৈখিক গাইডগুলি ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ,এবং বিভিন্ন শিল্পে ব্যবহারের জন্য উপযুক্ত, বাণিজ্যিক এবং গৃহস্থালী অ্যাপ্লিকেশন। রৈখিক গাইডগুলি উচ্চ স্তরের নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা সরবরাহ করে, যা তাদের যথার্থতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য দুর্দান্ত পছন্দ করে তোলে।বিভিন্ন আকার এবং কনফিগারেশনের সাথে, রৈখিক গাইডগুলি সমস্ত রৈখিক গতি অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ।
| মডেল | সংমিশ্রণের আকার (মিমি) | ব্লকের আকার ((মিমি) | স্লাইড রেলের আকার ((মিমি) | নামমাত্র গতিশীল লোড | নামমাত্র স্ট্যাটিক লোড |
অনুমোদিত স্ট্যাটিক মুহূর্ত কেজিএফ*এম
(kgf • m) |
স্লাইডিং রেল বন্ধন বল্টের মাত্রা (মিমি) |
||||||||||||||||
| এইচ | এইচএল | এন | ডব্লিউ | বি | বিএল | সি | L1 | এল | এমএক্সএল | Wr | এইচআর | ডি | h | d | পি | ই | C ((kgf) | C ((kgf) | মি. | এমপি | আমার | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml. 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. ১১ | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. ২৪ | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | এম২x২.৫ | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. ২৯ | 0. ২৯ | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. ৭৮ | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. ৪২ | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. ৭৫ | 0. ৭৫ | এম৩এক্স৮ |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. ২৪ | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | এম৩এক্স৮ |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. ৫৩ | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||

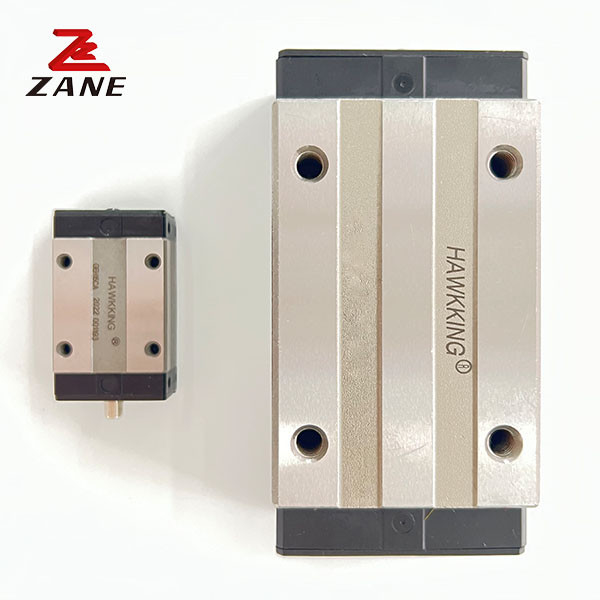

ZANE এর GMH9CA লিনিয়ার গাইডওয়েগুলি উচ্চ-পারফরম্যান্স লিনিয়ার মোশন উপাদান যা বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য লিনিয়ার মোশন সমাধান সরবরাহ করে।কম রক্ষণাবেক্ষণ এবং টেকসই GMH9CA লিনিয়ার গাইডওয়ে উচ্চতর কর্মক্ষমতা প্রদান করে, একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং একটি কাস্টমাইজড উচ্চতা। লিনিয়ার গাইডওয়েগুলি নির্ভরযোগ্য, মসৃণ এবং নির্ভুল রৈখিক গতি সরবরাহ করে এবং লিনিয়ার অটোমেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়,সিএনসি যন্ত্রপাতি এবং অন্যান্য শিল্পতারা উচ্চ নির্ভুলতা, কম গোলমালের জন্য অন্যান্য রৈখিক গতি উপাদান যেমন রৈখিক স্লাইডিং গাইড, রৈখিক গতি উপাদান এবং রৈখিক গতি উপাদান সিস্টেমের সাথে সংমিশ্রণে ব্যবহার করা যেতে পারে,উচ্চ দক্ষতা এবং কম রক্ষণাবেক্ষণ অপারেশন.
