নিডেক শিম্পো গিয়ারবক্স
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | Nidec |
| সাক্ষ্যদান | CE,ISO |
| মডেল নম্বার | ভিআরএল |

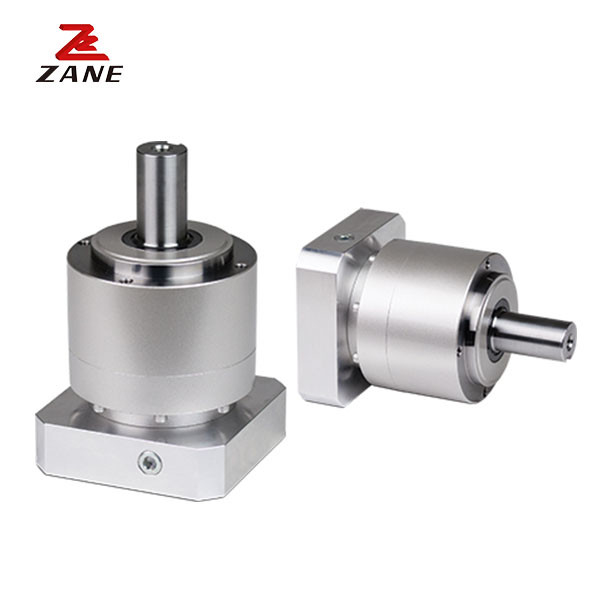

ভিআরএল সিরিজ হল প্ল্যানেটারি গিয়ারবক্স মার্কেটের সর্বাত্মক।এই পণ্য সত্যিই শ্রেণীর সেরা. 5 আর্ক-মিনিট প্রতিক্রিয়া ভিআরএলকে বিস্তৃত অ্যাপ্লিকেশনগুলিতে প্রয়োগ করার অনুমতি দেয় যেখানে নির্ভুলতা এবং গতিশীলতা খেলতে থাকে, তবে ব্যয় উদ্বেগজনক।
প্যাকেজিং, হ্যান্ডলিং এবং অটোমেশন সিস্টেমে সার্ভো অ্যাপ্লিকেশনগুলির জন্য ভিআরএল একটি চমৎকার পছন্দ। বিভিন্ন স্ট্যান্ডার্ড ওয়াশ ডাউন এবং খাদ্য গ্রেড বিকল্পগুলি উপলব্ধ,এটিকে সবচেয়ে কঠিন পরিবেশের জন্য একটি আকর্ষণীয় বিকল্প করে তোলেআমরা কাঠামোর আকার এবং অনুপাতের বিস্তৃত নির্বাচন অফার করি, যা আমাদের গ্রাহকদের আগের চেয়ে বেশি নমনীয়তা দেয়।শিল্পের মানসম্মত মাউন্টার মাত্রা পুরানো মেশিন ডিজাইনে ভিআরএল বাস্তবায়ন করতে দেয়, আমাদের গ্রাহকদের মূল্যবান সময় বাঁচাতে।
ফ্রেম আকার |
স্টেজ |
অনুপাত |
নামমাত্র আউটপুট টর্ক |
সর্বাধিক আউটপুট টর্ক |
জরুরী অবস্থাy থামোথেকেrqইইউ |
নামমাত্র ইনপুট গতি |
সর্বাধিক ইনপুট গতি |
পারমিtটেড রেডিয়াল লোড |
অনুমতি অক্ষীয় চাপ |
|||||
| [এনএম] | [এনএম] | [এনএম] | [আরপিএম] | [আরপিএম] | [N] | [N] | ||||||||
| ০৭০বি | একক |
3 | 18 | 35 | 80 | 3000 | 6000 | 430 | 310 | |||||
| 4 | 27 | 50 | 100 | 3000 | 6000 | 470 | 360 | |||||||
| 5 | 27 | 50 | 100 | 3000 | 6000 | 510 | 390 | |||||||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 540 | 430 | |||||||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 570 | 460 | |||||||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 600 | 480 | |||||||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 620 | 510 | |||||||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 640 | 530 | |||||||
ডাবল |
15 | 18 | 35 | 80 | 3000 | 6000 | 740 | 630 | ||||||
| 16 | 27 | 50 | 100 | 3000 | 6000 | 750 | 650 | |||||||
| 20 | 27 | 50 | 100 | 3000 | 6000 | 810 | 720 | |||||||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 870 | 790 | |||||||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 910 | 830 | |||||||
| 30 | 18 | 35 | 80 | 3000 | 6000 | 930 | 860 | |||||||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 980 | 920 | |||||||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 970 | |||||||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 1000 | |||||||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 1100 | 1100 | |||||||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | |||||||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | |||||||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | |||||||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 | |||||||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 | |||||||
ফ্রেম আকার |
স্টেজ |
অনুপাত |
সর্বাধিক রেডিয়াল লোড |
সর্বাধিক অক্ষীয় চাপ |
ওজন |
এক মিনিট। ইনার্সি (≤φ8) |
এক মিনিট। ইনার্সি (≤φ১৪) |
এক মিনিট। ইনার্সি (≤ φ19) |
|||
| [N] | [N] | [কেজি] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| ০৭০বি | একক |
3 | 1200 | 1100 | 1.5 | 0.14 | 0.22 | 0.43 | |||
| 4 | 1200 | 1100 | 0.095 | 0.17 | 0.38 | ||||||
| 5 | 1200 | 1100 | 0.077 | 0.16 | 0.36 | ||||||
| 6 | 1200 | 1100 | 0.068 | 0.15 | 0.36 | ||||||
| 7 | 1200 | 1100 | 0.062 | 0.14 | 0.35 | ||||||
| 8 | 1200 | 1100 | 0.059 | 0.14 | 0.35 | ||||||
| 9 | 1200 | 1100 | 0.057 | 0.14 | 0.34 | ||||||
| 10 | 1200 | 1100 | 0.056 | 0.14 | 0.34 | ||||||
ডাবল |
15 | 1200 | 1100 | 1.7 | 0.055 | 0.14 | 一 | ||||
| 16 | 1200 | 1100 | 0.057 | 0.14 | 一 | ||||||
| 20 | 1200 | 1100 | 0.054 | 0.13 | 一 | ||||||
| 25 | 1200 | 1100 | 0.053 | 0.13 | 一 | ||||||
| 28 | 1200 | 1100 | 0.055 | 0.14 | 一 | ||||||
| 30 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 35 | 1200 | 1100 | 0.053 | 0.13 | 一 | ||||||
| 40 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 45 | 1200 | 1100 | 0.053 | 0.13 | 一 | ||||||
| 50 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 60 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 70 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 80 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 90 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 100 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
1উচ্চতর নির্ভুলতা এবং মসৃণ, নিঃশব্দ অপারেশন জন্য মালিকানাধীন মাধ্যমিক সমাপ্তি প্রক্রিয়া সঙ্গে Carburized helical গিয়ার. শিল্প মান তুলনায় 40% উচ্চতর দাঁত পৃষ্ঠতল.
2.এক টুকরা আউটপুট শ্যাফ্ট এবং গ্রহ বহনকারী গ্রহের গিয়ারগুলির উপর দুটি বিয়ারিং সহ। উচ্চতর শক্ততা, টর্ক ক্ষমতা এবং সুরক্ষা ফ্যাক্টর, গিয়ারগুলির নিশ্চিত সারিবদ্ধতার সাথে
3.ক্যাশেড ইগল রোলার বিয়ারিংগুলি দুর্দান্ত টর্ক ঘনত্ব এবং টর্সনাল অনমনীয়তা সরবরাহ করে। শিল্পের বাকি অংশের তুলনায় 43% বড় বিয়ারিং পৃষ্ঠতল
4অনন্য ল্যাবরেন্ট ইনপুট সিল ডিজাইন ব্যাপকভাবে তাপ হ্রাস এবং সিস্টেম দক্ষতা বৃদ্ধি। IP65 সুরক্ষা ওয়াশ ডাউন অ্যাপ্লিকেশন জন্য উপলব্ধ
5. মোটর পাইলট ব্যাসার্ধের উপর সক্রিয়ভাবে কেন্দ্রীভূত অপ্টিমাইজড মাউন্টিং সিস্টেম মোটর সারিবদ্ধতা গ্যারান্টি দেয়। মোটর যে কোন দৃষ্টিভঙ্গিতে ইনস্টল করা যেতে পারে
6.সত্যিকারের কনসেন্ট্রিক মোটর শ্যাফ্ট clamping সংযোগ, আপনার নির্দিষ্ট মোটর জন্য অপ্টিমাইজড. গতিশীল কর্মক্ষমতা জন্য কম inertia এবং উচ্চ গতির অপারেশন জন্য ভারসাম্যপূর্ণ
7. রিং গিয়ার সরাসরি হাউজিং মধ্যে machined, ঝালাই বা চাপানো হয় না. বৃহত্তর concentricity প্রদান এবং গতির ওঠানামা নির্মূল
