নিডেক শিম্পো গিয়ারবক্স
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | Nidec |
| সাক্ষ্যদান | CE,ISO |

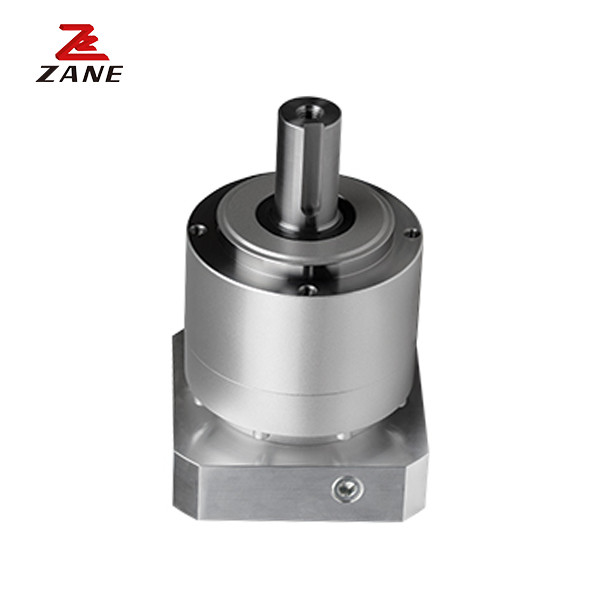

ভিআরএল 90 ফ্রেমটি একটি কমপ্যাক্ট এবং ব্যয়বহুল উচ্চ নির্ভুলতা গিয়ারবক্স, সার্ভোমোটর অ্যাপ্লিকেশন যেমন গ্যারেজ, ইনজেকশন-মোল্ডিং মেশিন, পিক অ্যান্ড প্লেস অটোমেশন এবং রৈখিক স্লাইডগুলির জন্য উপযুক্ত.এই ইনলাইন গিয়ারহেডের শিল্পের স্ট্যান্ডার্ড মাউন্টিং মাত্রা এবং থ্রেড-ইন মাউন্টিং স্টাইল রয়েছে।
উচ্চ অবস্থানের নির্ভুলতা এবং গতিশীল কর্মক্ষমতা প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য একটি মূল্যবান বিকল্প। ভিআরএল একটি <3 আর্ক-মিনিট গিয়ারবক্স যা একটি ছিদ্র মাউন্ট নকশা সরবরাহ করে,বিভিন্ন যন্ত্রপাতিতে একত্রিত করা সহজ করেএই পণ্যটি প্যাকেজিং এবং সমাবেশ সেল অটোমেশন বাজারে পাওয়া বিভিন্ন বেল্ট ড্রাইভ এবং actuator অ্যাপ্লিকেশন জন্য আদর্শ ফিট।
ফ্রেম আকার |
স্টেজ |
অনুপাত |
নামমাত্র আউটপুট টর্ক |
সর্বাধিক আউটপুট টর্ক |
জরুরী অবস্থা স্টপ টর্চ |
নামমাত্র ইনপুট গতি |
সর্বাধিক ইনপut গতি |
অনুমতি রেডিয়াল লোড |
অনুমতি অক্ষীয় চাপ |
|||
| [এনএম] | [এনএম] | [এনএম] | [আরপিএম] | [আরপিএম] | [N] | [N] | ||||||
| 090B | একক |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
ডাবল |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
এফরামই আকার |
স্টেজ |
অনুপাত |
সর্বাধিক রদিনআমি লোড করছি |
সর্বাধিক অক্ষীয় চাপ |
ওজন |
এক মিনিট। ইনার্সি (≤φ8) |
এক মিনিট। ইনার্সি (≤φ১৪) |
এক মিনিট। ইনার্সি (≤ φ19) |
এক মিনিট। oএফইনার্সিয়া (≤φ28) |
|||
| [N] | [N] | [কেজি] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | ১段 একক |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| ২段 ডাবল |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
নীরব অপারেশনঃ হেলিক্যাল গিয়ারগুলি কম্পন এবং শব্দ হ্রাস করতে সহায়তা করে।
উচ্চ নির্ভুলতাঃ স্ট্যান্ডার্ড ব্যাকল্যাশ 5 আর্ক-মিনিট, যথার্থ নিয়ন্ত্রণের জন্য আদর্শ।
উচ্চ অনমনীয়তা এবং টর্কঃ উচ্চ অনমনীয়তা এবং উচ্চ টর্ক আনক্যাজেড সুই রোলার বিয়ারিং দ্বারা অর্জন করা হয়েছিল।
অ্যাডাপ্টার বুশিং সংযোগঃ বিশ্বের যেকোনো মোটরে সংযুক্ত করা যায়।
গ্রীস ফুটো নেইঃ উচ্চ সান্দ্রতা বিরোধী পৃথকীকরণ গ্রীস ব্যবহার করে নিখুঁত সমাধান।
রক্ষণাবেক্ষণ-মুক্তঃ ইউনিটের জীবনকালের জন্য গ্রীস প্রতিস্থাপন করার প্রয়োজন নেই।
যেকোনো অবস্থানে লাগানো যায়।
