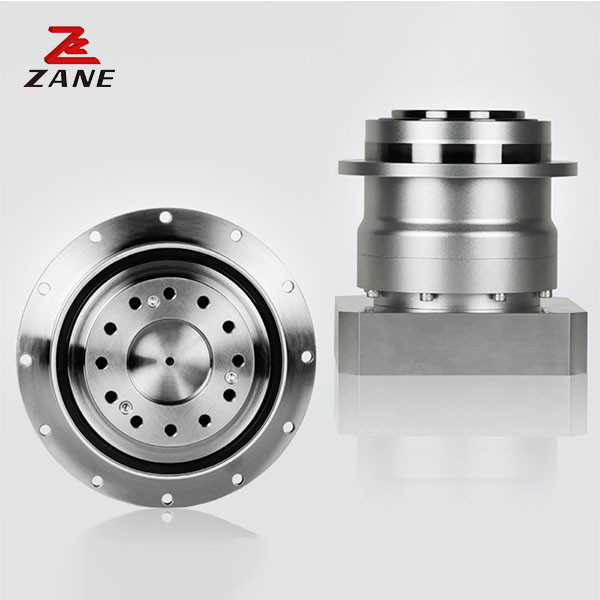

বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers
  • বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers
বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers

বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers

উৎপত্তি স্থল জাপান
পরিচিতিমুলক নাম Nidec Shimpo
সাক্ষ্যদান CE，ISO
মডেল নম্বার ভিআরটি
পণ্যের বিবরণ
পণ্যের নাম:
ভিআরটি সিরিজের শিম্পো রিডাক্টর
পরিচিতিমুলক নাম:
Shimpo
ওজন (কেজি):
5
মডেল নম্বার:
VRT-090C
প্রকারভেদ:
প্ল্যানেটারি রিডুসার
আবেদন:
অটোমেশন শিল্প
অনুমোদিত টর্ক:
125Nm
লোড অবস্থা:
ইউনিফর্ম লোড
হ্রাসকৃত অনুপাত:
5,7,10,20,25
বিশেষভাবে তুলে ধরা:

NIDEC-SHIMPO সার্ভো মোটর হ্রাসকারী

,

NIDEC-SHIMPO সার্ভো মোটর হ্রাসকারী

,

মূল NIDEC-SHIMPO সার্ভো মোটর রিডাক্টর

পণ্যের বর্ণনা

বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers



ভিআরটি সিরিজ সার্ভো মোটর গিয়ার হ্রাস অ্যাপ্লিকেশনগুলির জন্য একটি নতুন মান নির্ধারণ করে যা ব্যতিক্রমী টর্শনাল স্ট্রাইডি এবং উচ্চ অবস্থানের নির্ভুলতার প্রয়োজন।হাব-স্টাইল আউটপুট হ্রাসকারী একটি ISO9409 মাউন্ট ইন্টারফেস আছে এবং pinions মাউন্ট মধ্যে উচ্চতর নমনীয়তা প্রদান করেএই হ্রাসকারীটি সাতটি বিভিন্ন ফ্রেমের আকারে এবং এক-পর্যায়ের এবং ২-পর্যায়ের অনুপাতের মধ্যে সরবরাহ করা হয়।বৃহত্তর ফ্রেমের আকারগুলির মধ্যে কোপযুক্ত রোলার বিয়ারিং অন্তর্ভুক্ত রয়েছে যা প্রতিযোগীদের ডিজাইনে সাধারণত ব্যবহৃত বিয়ারিংগুলির চেয়ে ভাল রেডিয়াল এবং অক্ষীয় লোড হ্যান্ডলিং বৈশিষ্ট্য রয়েছে, তাই তার প্রতিযোগিতামূলক শ্রেণীর মধ্যে সেই পণ্যগুলির তুলনায় রেটিং উন্নত।



ফ্রেম

আকার

 স্টেজ অনুপাত

নামমাত্র

আউটপুট টর্ক

সর্বাধিক

আউটপুট টর্ক

 জরুরী স্টপ টর্ক

নামমাত্র

ইনপুট গতি

সর্বাধিক

ইনপুট গতি

অনুমতি

রেডিয়াল লোড

অনুমতি

অক্ষীয় চাপ
[এনএম] [এনএম] [এনএম] [আরপিএম] [আরপিএম] [N] [N]
090 ১ একক 4 75 125 250 3000 6000 750 620
5 75 125 250 3000 6000 780 680
6 75 125 250 3000 6000 830 740
7 75 125 250 3000 6000 870 790
8 75 125 250 3000 6000 910 830
9 50 80 200 3000 6000 950 880
10 50 80 200 3000 6000 980 920
২ ডাবল 16 75 125 250 3000 6000 1200 1100
20 75 125 250 3000 6000 1200 1200
25 75 125 250 3000 6000 1300 1400
28 75 125 250 3000 6000 1400 1400
35 75 125 250 3000 6000 1500 1600
40 75 125 250 3000 6000 1600 1700
45 50 80 200 3000 6000 1600 1700
50 75 125 250 3000 6000 1700 1700
60 75 125 250 3000 6000 1800 1700
70 75 125 250 3000 6000 1900 1700
80 75 125 250 3000 6000 2000 1700
90 50 80 200 3000 6000 2000 1700
100 50 80 200 3000 6000 2100 1700



ফ্রেম

আকার

 স্টেজ অনুপাত

সর্বাধিক

রেডিয়াল লোড

সর্বাধিক

অক্ষীয় চাপ

 ওজন

এক মিনিট।

ইনার্সি ≤ 8

এক মিনিট।

ইনার্শিয়ায় ≤14

এক মিনিট।

ইনার্শিয়ায় ≤19

এক মিনিট।

ইনার্শিয়ায় ≤28
[N] [N] [কেজি] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
090

1

একক

 4 3300 1700 3.6 - 0.77 1.2 2.9
5 3300 1700 - 0.58 1.0 2.9
6 3300 1700 - 0.48 0.94 2.8
7 3300 1700 - 0.41 0.88 2.8
8 3300 1700 - 0.37 0.84 2.8
9 3300 1700 - 0.35 0.81 2.8
10 3300 1700 - 0.33 0.80 2.8

2

ডাবল

 16 3300 1700 4 0.16 0.31 0.75 -
20 3300 1700 0.14 0.29 0.73 -
25 3300 1700 0.13 0.28 0.72 -
28 3300 1700 0.14 0.30 0.73 -
35 3300 1700 0.13 0.28 0.72 -
40 3300 1700 0.10 0.25 0.70 -
45 3300 1700 0.12 0.27 0.71 -
50 3300 1700 0.10 0.25 0.70 -
60 3300 1700 0.099 0.25 0.70 -
70 3300 1700 0.098 0.25 0.69 -
80 3300 1700 0.098 0.25 0.69 -
90 3300 1700 0.098 0.25 0.69 -
100 3300 1700 0.098 0.25 0.69 -



বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers 0

বিভিন্ন মডেলের সঙ্গে মূল NIDEC-SHIMPO সার্ভো মোটর Reducers 1



৩ আর্ক-মিনিটের কম প্রতিক্রিয়া রেটিং এবং ব্যতিক্রমী টর্ক হ্যান্ডলিং ক্ষমতা সহ, ভিআরটি সরঞ্জাম নির্মাতাদের জন্য একটি উচ্চ কার্যকারিতা, কমপ্যাক্ট এবং শক্তিশালী সমাধান।ভিআরটি প্রায়শই বৃহত্তর সূচক অ্যাপ্লিকেশন এবং ডায়াল টেবিলগুলির জন্য ব্যবহৃত হয়, যা সাধারণত ধাতু গঠনের, ভরাট সরঞ্জাম, প্যাকেজিং মেশিন এবং সমাবেশ অটোমেশন সিস্টেমে পাওয়া যায়।
