নিডেক শিম্পো গিয়ারবক্স
>
|
| Place of Origin | Japan |
| পরিচিতিমুলক নাম | Nidec Shimpo |
| সাক্ষ্যদান | CE，ISO |
| Model Number | VRB |

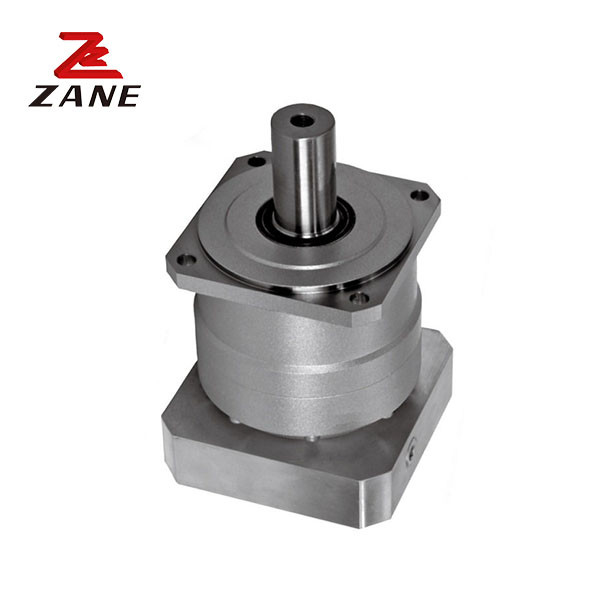

নিডেকগিয়ারবক্স উচ্চ নির্ভুলতা প্ল্যানেটারি হেলিকাল গিয়ার স্টেপার সার্ভো মোটর রিডাক্টর ভিআরবি
1. উচ্চ নির্ভুলতাঃ 3 মিনিটেরও কম (0.05°) পিছনের ফাঁকা স্থান, সার্ভো মোটরের পারফরম্যান্সকে পূর্ণ খেলতে পারে।
2. নীরবঃ মসৃণ এবং নীরব অপারেশন অর্জনের জন্য হেলিক্যাল গিয়ার ব্যবহার।
3. উচ্চ শক্ততা এবং উচ্চ টর্কঃ ইন্টিগ্রেটেড বল বিয়ারিং ব্যবহারের ফলে শক্ততা এবং টর্ক ব্যাপকভাবে উন্নত হয়।
4. ফ্ল্যাঞ্জ, শ্যাফ স্লিভ মোডঃ বিশ্বের যে কোনও মোটরে ইনস্টল করা যেতে পারে।
5. উচ্চ লোডঃ উচ্চ লোড ক্ষমতা অর্জনের জন্য প্রধান বিয়ারিং শঙ্কুযুক্ত সুই রোলার বিয়ারিং গ্রহণ করে।
6আউটপুট শ্যাফ্ট, সংযোগকারীঃ সরঞ্জামগুলির সাথে সংযোগ সহজ করে এবং বিশ্বের যে কোনও মোটরে ইনস্টল করা যেতে পারে।
7. কোনও গ্রীস ফুটো নেইঃ উচ্চ সান্দ্রতা ব্যবহার, গ্রীস আলাদা করা সহজ নয়, কার্যকরভাবে গ্রীস ফুটো প্রতিরোধ করে।
8. উচ্চ সুরক্ষাঃ IP65 সুরক্ষা স্তর গৃহীত হয়, যা যে কোনও কঠোর পরিবেশে ব্যবহার করা যেতে পারে।
9. দীর্ঘ জীবন এবং সহজ রক্ষণাবেক্ষণঃ পণ্যটির সেবা জীবন 20,000 ঘন্টার মধ্যে গ্রীস প্রতিস্থাপন করার কোন প্রয়োজন নেই, এবং ব্যবহার আরো উদ্বেগজনক।
|
ফ্রেম আকার |
স্টেজ | অনুপাত | নামমাত্র আউটপুট টর্ক | সর্বাধিক আউটপুট টর্ক | জরুরী স্টপ টর্ক | নামমাত্র ইনপুট গতি | সর্বাধিক ইনপুট গতি | অনুমতিরেডিয়াল লোড | অনুমোদিত অক্ষীয় চাপ |
| [এনএম] | [এনএম] | [এনএম] | [আরপিএম] | [আরপিএম] | [N] | [N] | |||
|
090 |
1 একক |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | ||
| ডাবল | 15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 |
|
আকার |
স্টেজ |
অনুপাত |
সর্বাধিক রেডিয়াল লোড |
সর্বাধিক অক্ষীয় চাপ |
ওজন |
ইনার্শিয়াল মোম্যান্ট (φ8) | ইনার্শিয়াল মোম্যান্ট (φ14) |
ইনার্শিয়াল মোমন্ট (φ19) |
ইনার্শিয়াল মোমন্ট (φ28)) |
| [N] | [N] | [কেজি] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
090 |
1 একক |
3 | 2400 | 2200 | 3.7 | - | 0.72 | 1.2 | 3.2 |
| 4 | 2400 | 2200 | - | 0.49 | 0.95 | 3.0 | |||
| 5 | 2400 | 2200 | 0.40 | 0.86 | 2.9 | ||||
| 6 | 2400 | 2200 | - | 0.36 | 0.82 | 2.8 | |||
| 7 | 2400 | 2200 | - | 0.32 | 0.79 | 2.8 | |||
| 8 | 2400 | 2200 | - | 0.31 | 0.77 | 2.8 | |||
| 9 | 2400 | 2200 | - | 0.29 | 0.76 | 2.8 | |||
| 10 | 2400 | 2200 | - | 0.29 | 0.75 | 2.8 | |||
|
ডাবল |
15 | 2400 | 2200 | 4.2 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | - | |||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | - | |||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | - | |||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | - | |||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - |
