নিডেক শিম্পো গিয়ারবক্স
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | Nidec |
| সাক্ষ্যদান | CE,ISO |
| মডেল নম্বার | ভিআরএস |

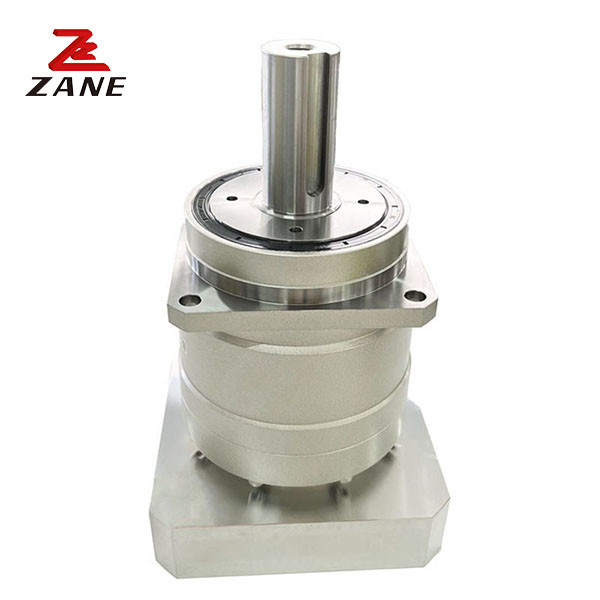

নিডেক শিম্পো গিয়ারবক্স একটি উচ্চ নির্ভরযোগ্যতার সাথে একটি শিল্প গিয়ারবক্স সমাধান। এটি গিয়ারবক্স ট্রান্সমিশনগুলির শীর্ষস্থানীয় প্রস্তুতকারক নিডেক শিম্পোর একটি পণ্য।ভিআরএস সিরিজের নিডেক গিয়ারবক্স ট্রান্সমিশনের ফ্রেমের আকার ০৬০ এবং সর্বোচ্চ রেডিয়াল লোড ৩০০০ এন, এবং মাত্র 5 কেজি ওজনের। এটি ভারী দায়িত্ব অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়, উচ্চ নির্ভরযোগ্যতা এবং শক্তি প্রদান করে। গিয়ারবক্স সর্বোচ্চ টর্ক ক্ষমতা এবং দক্ষতা জন্য ডিজাইন করা হয়,কম শব্দ মাত্রায় কাজ করানিডেক শিম্পো গিয়ারবক্স হল যে কোন শিল্প অ্যাপ্লিকেশনের জন্য নিখুঁত সমাধান যা টেকসই এবং নির্ভরযোগ্য গিয়ারবক্স সমাধানের প্রয়োজন।
|
ফ্রেম আকার |
স্টেজ | অনুপাত |
নামমাত্র আউটপুট টর্ক |
সর্বাধিক আউটপুট টর্ক |
জরুরী স্টপ টর্ক |
নামমাত্র ইনপুট গতি |
সর্বাধিক ইনপুট গতি |
অনুমতি রেডিয়াল লোড |
অনুমতি অক্ষীয় চাপ |
| [এনএম] | [এনএম] | [এনএম] | [আরপিএম] | [আরপিএম] | [N] | [N] | |||
| ১৮০বি | ১ একক | 3 | 500 | 970 | 2200 | 1500 | 3000 | 12000 | 16000 |
| 4 | 750 | 1400 | 2750 | 1500 | 3000 | 13000 | 17000 | ||
| 5 | 750 | 1400 | 2750 | 1500 | 3000 | 14000 | 17000 | ||
| 6 | 750 | 1400 | 2750 | 1500 | 3000 | 15000 | 17000 | ||
| 7 | 750 | 1400 | 2750 | 1500 | 3000 | 16000 | 17000 | ||
| 8 | 750 | 1400 | 2750 | 1500 | 3000 | 17000 | 17000 | ||
| 9 | 500 | 970 | 2200 | 1500 | 3000 | 17000 | 17000 | ||
| 10 | 500 | 970 | 2200 | 1500 | 3000 | 18000 | 17000 | ||
| ২ ডাবল | 15 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | |
| 16 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 20 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 25 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 28 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 30 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 35 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 40 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 45 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 50 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 60 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 70 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 80 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 90 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 100 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 |
|
ফ্রেম আকার |
স্টেজ | অনুপাত |
সর্বাধিক রেডিয়াল লোড |
সর্বাধিক অক্ষীয় চাপ |
ওজন |
এক মিনিট। ইনার্শিয়ায় ≤28 |
এক মিনিট। ইনার্সি ≤ 38 |
এক মিনিট। ইনার্শিয়ায় ≤48 |
এক মিনিট। ইনার্সি ≤ 65 |
| [N] | [N] | [কেজি] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| ১৮০বি |
1 একক |
3 | 19000 | 17000 | 39 | - | 42 | 64 | 120 |
| 4 | 19000 | 17000 | - | 27 | 49 | 110 | |||
| 5 | 19000 | 17000 | - | 21 | 43 | 100 | |||
| 6 | 19000 | 17000 | - | 18 | 40 | 100 | |||
| 7 | 19000 | 17000 | - | 16 | 38 | 98 | |||
| 8 | 19000 | 17000 | - | 15 | 37 | 97 | |||
| 9 | 19000 | 17000 | - | 14 | 36 | 96 | |||
| 10 | 19000 | 17000 | - | 14 | 36 | 96 | |||
|
2 ডাবল |
15 | 19000 | 17000 | 39 | 4.7 | 12 | 34 | - | |
| 16 | 19000 | 17000 | 5.4 | 13 | 35 | - | |||
| 20 | 19000 | 17000 | 4.3 | 12 | 34 | - | |||
| 25 | 19000 | 17000 | 4.2 | 12 | 34 | - | |||
| 28 | 19000 | 17000 | 4.9 | 13 | 35 | - | |||
| 30 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 35 | 19000 | 17000 | 4.1 | 12 | 34 | - | |||
| 40 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 45 | 19000 | 17000 | 4.0 | 12 | 34 | - | |||
| 50 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 60 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 70 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 80 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 90 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 100 | 19000 | 17000 | 3.1 | 11 | 33 | - |
1. উচ্চতর নির্ভুলতা এবং মসৃণ, নিঃশব্দ অপারেশন জন্য মালিকানাধীন মাধ্যমিক সমাপ্তি প্রক্রিয়া সঙ্গে Carburized helical গিয়ার
২. এক টুকরো আউটপুট শ্যাফ্ট এবং গ্রহ বহনকারী দুটি বিয়ারিং সহ গ্রহের গিয়ারগুলির উপর। উচ্চতর অনমনীয়তা এবং সুরক্ষা ফ্যাক্টর,
গ্যারান্টিযুক্ত গিয়ার সমন্বয়
৩. হালকা ওজনের সমাধানের জন্য অ্যালুমিনিয়ামের দেহ, ক্ষয়কারী পরিবেশে প্রতিরোধ করতে সক্ষম
4. ইনপুট সিলিং IP65 প্রবেশ সুরক্ষা দেয়
5. মোটর পাইলট ব্যাসার্ধ গ্যারান্টি সঙ্গে সক্রিয় centering সঙ্গে অপ্টিমাইজড মাউন্ট সিস্টেম
মোটর সমন্বয়. মোটর যে কোন অভিযোজন ইনস্টল করা যেতে পারে
6. সত্যিকারের কনসেন্ট্রিক clamping সংযোগ, আপনার মোটর জন্য অপ্টিমাইজড. গতিশীল কর্মক্ষমতা জন্য কম inertia এবং উচ্চ গতির অপারেশন জন্য ভারসাম্যপূর্ণ
