নিডেক শিম্পো গিয়ারবক্স
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | Nidec |
| সাক্ষ্যদান | CE,ISO |
| মডেল নম্বার | ভিআরবি |

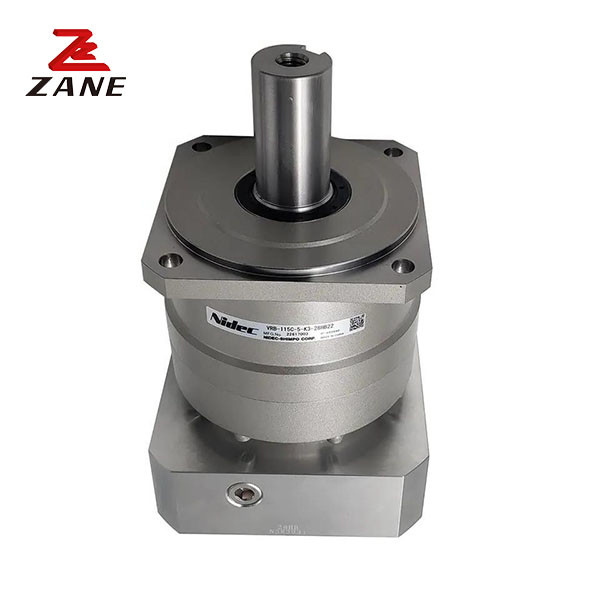

নিডেক শিম্পো ভিআরবি সিরিজ ভারী-ডুয়িং গিয়ারবক্স সিস্টেম উপস্থাপন করেছে, যা উচ্চ-কার্যকারিতা গিয়ারবক্স যা উচ্চতর অ্যাপ্লিকেশনগুলিতে উচ্চতর কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে।দীর্ঘস্থায়ী লোহার তৈরি, এই ভারী দায়িত্বের গিয়ারবক্স সিস্টেমে একটি গ্রহীয় গিয়ারিং বিন্যাস রয়েছে যা সর্বোচ্চ 710N এর রেডিয়াল লোডের অনুমতি দেয়। বিভিন্ন শিল্পের জন্য আদর্শ,ভিআরবি সিরিজ একটি নির্ভরযোগ্য, ভারী দায়িত্বের গিয়ারবক্স সিস্টেম।
|
ফ্রেম আকার |
স্টেজ | অনুপাত | নামমাত্র আউটপুট টর্ক | সর্বাধিক আউটপুট টর্ক | জরুরী স্টপ টর্ক | নামমাত্র ইনপুট গতি | সর্বাধিক ইনপুট গতি | অনুমোদিত রেডিয়াল লোড | অনুমোদিত অক্ষীয় চাপ |
| [এনএম] | [এনএম] | [এনএম] | [আরপিএম] | [আরপিএম] | [N] | [N] | |||
|
060 |
1 একক |
3 | 18 | 35 | 80 | 3000 | 6000 | 430 | 310 |
| 4 | 27 | 50 | 100 | 3000 | 6000 | 470 | 360 | ||
| 5 | 27 | 50 | 100 | 3000 | 6000 | 510 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 540 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 570 | 460 | ||
| 8 | 27 | 50 | 1000 | 3000 | 6000 | 600 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 620 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 640 | 530 | ||
| ডাবল | 15 | 18 | 35 | 80 | 3000 | 6000 | 740 | 630 | |
| 16 | 27 | 50 | 100 | 3000 | 6000 | 750 | 650 | ||
| 20 | 27 | 50 | 100 | 3000 | 6000 | 810 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 870 | 790 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 910 | 830 | ||
| 30 | 18 | 35 | 80 | 3000 | 6000 | 930 | 860 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 980 | 920 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 970 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 1000 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 1100 | 1100 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 |
|
আকার |
স্টেজ |
অনুপাত |
সর্বাধিক রেডিয়াল লোড |
সর্বাধিক অক্ষীয় চাপ |
ওজন |
ইনার্শিয়াল মোম্যান্ট (φ8) |
ইনার্শিয়াল মোম্যান্ট (φ14) |
ইনার্শিয়াল মোমন্ট (φ19) |
| [N] | [N] | [কেজি] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
060 |
1 একক |
3 | 1200 | 1100 | 1.4 | 0.14 | 0.22 | 0.43 |
| 4 | 1200 | 1100 | 0.095 | 0.17 | 0.38 | |||
| 5 | 1200 | 1100 | 0.077 | 0.16 | 0.36 | |||
| 6 | 1200 | 1100 | 0.068 | 0.15 | 0.36 | |||
| 7 | 1200 | 1100 | 0.062 | 0.14 | 0.35 | |||
| 8 | 1200 | 1100 | 0.059 | 0.14 | 0.35 | |||
| 9 | 1200 | 1100 | 0.057 | 0.14 | 0.34 | |||
| 10 | 1200 | 1100 | 0.056 | 0.14 | 0.34 | |||
|
ডাবল |
15 | 1200 | 1100 | 1.6 | 0.055 | 0.14 | - | |
| 16 | 1200 | 1100 | 0.057 | 0.14 | - | |||
| 20 | 1200 | 1100 | 0.054 | 0.13 | - | |||
| 25 | 1200 | 1100 | 0.053 | 0.13 | - | |||
| 28 | 1200 | 1100 | 0.055 | 0.14 | - | |||
| 30 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 35 | 1200 | 1100 | 0.053 | 0.13 | - | |||
| 40 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 45 | 1200 | 1100 | 0.053 | 0.13 | - | |||
| 50 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 60 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 70 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 80 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 90 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 100 | 1200 | 1100 | 0.049 | 0.13 | - |
নিডেক শিম্পো গিয়ারবক্স সাধারণত উপাদান হ্যান্ডলিং, প্যাকেজিং, রোবোটিক্স এবং অটোমেশন ইত্যাদি শিল্পে ব্যবহৃত হয়। এটি কনভেয়র সিস্টেম, উত্তোলন সরঞ্জাম,এবং অন্যান্য যন্ত্রপাতি যে উচ্চ টর্ক এবং কম ঘূর্ণন প্রয়োজন.
